Alarm-/Störungsübertragungsmodul für die NOTIFIER INSPIRE Zentrale zur Übertragung an die Feuerwehr

LEISTUNGSMERKMALE:
- Schnittstelle für ÜE (DIN 14675)
- Schnittstelle für Stör-ÜE (z. B. Wählvorrichtung)
- Schnittstelle für Schlüsseldepotadapter (VdS 2105)
- 24 VDC ±5 % bei 1000 mA max.

VdS-Nr.: G 221062
CPR-Nr.: 0786-CPR-21737

Serielles Modul mit einer RS485 und einer konfigurierbaren RS232/RS485 Schnittstelle für die NOTIFIER INSPIRE Zentrale

LEISTUNGSMERKMALE:
- Stellt einen RS485-Port und einen konfigurierbaren RS232-/RS485-Port bereit
- Hilfsstromversorgung 24 V DC. Derzeit konfigurierbar für 500 mA, 1000 mA, 1500 mA und 2000 mA
- Für die Kommunikation mit externen Geräten, z. B. NOTIFIER Bedien- und Anzeigetableau

VdS-Nr.: G 221062
CPR-Nr.: 0786-CPR-21737

E/A-Modul mit 4 konfigurierbaren Ein- oder Ausgängen für die NOTIFIER INSPIRE Zentrale

LEISTUNGSMERKMALE:
- 4 konfigurierbare Ein- oder Ausgangskanäle
- Schaltkreis für akustischen Signalgeber (1 A)
- Digitaler Eingang – überwacht und nicht überwacht
- Software konfigurierbar
- 24 VDC AUX / 2 A (max. 3 A für alle E/A-Kanäle)
- Hilfsspannung 24 VDC ±5 % konfigurierbar bei 500 mA, 1000 mA, 1500 mA und 2000 mA

VdS-Nr.: G 221062
CPR-Nr.: 0786-CPR-21737

Kommunikationsmodul zur Anbindung von FBF/FAT Geräten an die NOTIFIER INSPIRE Zentrale

LEISTUNGSMERKMALE:
- 2-fach-Ringbus-Schnittstelle seriell inkl. Spannungsversorgung
- 2 x RS485
- 2 x 24 VDC
- Vollständig kompatibel mit ADP4000 Ringbus-Schnittstelle
- Unterstützt Parallelanzeigen ABT4000 und GMT4000
- Unterstützt FBF/FAT 4000
- Konfigurierbar über das Konfigurationstool IFAM Prog4000

VdS-Nr.: G 221062
CPR-Nr.: 0786-CPR-21737

Modulträger für die NOTIFIER INSPIRE Zentrale zur Aufnahme von zwei weiteren Modulen

VdS-Nr.: G 221062
CPR-Nr.: 0786-CPR-21737

Zum Einbau der NOTIFIER INSPIRE Zentralen in einen 19" Schrank

Ermöglicht eine Multimode-Glasfaserverbindung im ID²Net-Netzwerk.

Druckerpapier für Drucker ohne Aufwickelvorrichtung (736233) und mit Aufwickelvorrichtung (736234).
Ersatzartikel zu 736235

Der eigensichere Orbis Mehrfachsensor-Rauchmelder O/T reduziert Falschalarme, indem der optische Melder durch ein zusätzliches Wärmesensorelement ergänzt wird.

Technische Daten:

VdS-Anerkennung: G207028
Ruhestrom: 85µA rel.
Luftfeuchtigkeit: max. 98 % (nicht kondensierend)
Farbe: weiß
Gewicht: ca. 80 g
Abmessungen: Ø: 100 mm
CE-Zertifikat: 2531-CPR-CSP11157

Der eigensichere Timesaver®-Sockel bietet dem Installateur einen offenen Arbeitsbereich mit Montagelöchern, die eine einfache Montage ermöglichen.

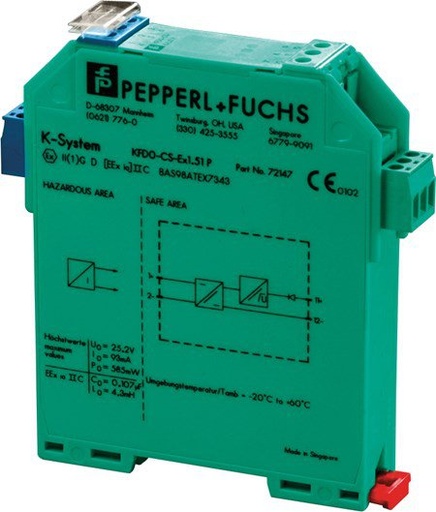

Die galvanisch getrennte Sicherheitsbarriere dient zur Anschaltung von eigensicheren Meldern der Serie Orbis IS in Ex-Bereichen.

Technische Daten:
- Ruhestrom: 93µA rel.
- Luftfeuchtigkeit: max. 98 % (nicht kondensierend)
- Gewicht: ca. 100 g
- Abmessungen: 20 x 107 x 115 mm (B x H x T),
- Gehäusetyp: B1

Technische Daten
- Aufschrift: Notfall
- Ruhestrom: typ. 110 µA (normale Kommunikation) -
- Farbe: weiß
- Betriebstemperatur: -20 °C … +60 °C (Dauerbetrieb, ohne Vereisung)
- rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
- Maße (B x H x T): 126 × 126 × 35 (mm)
- Gewicht: 420 g
- Schutzart: Standard IP43

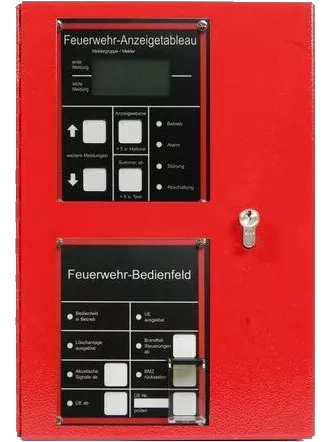

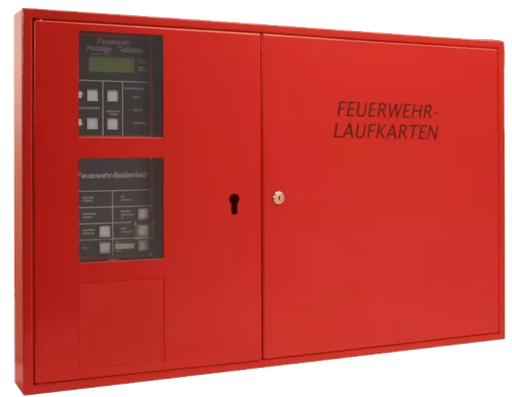

Zweiflügeliges Stahlblechgehäuse für Aufputz- und Unterputzmontage, zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (vorbereitet für Profilhalbzylindereinbau). Die rechte Gehäusetür kann einzeln durch ein integriertes Schloss geöffnet werden. Linke Gehäusehälfte beinhaltet Feuerwehranzeigetableau (FAT 4000) sowie ein Feuerwehrbedienfeld (FBF 4000) und ist vorbereitet für die Aufnahme eines Handfeuermelders. Die Anbindung an die NOTIFIER INSPIRE Zentrale wird redundant über das 2-fach-Kommunikationsmodul FBF/FAT (HOP-407-200) hergestellt. Es ist keine weitere Schnittstellenkarte erforderlich.

Merkmale und Vorteile:
- Betriebsspannung 8 ... 42 V DC
- Ruhestrom @ 12 V DC ca. 80 mA
- Ruhestrom @ 24 V DC ca. 31 mA
- Alarmstrom @ 12 V DC ca. 105 mA
- Umgebungstemperatur -5 °C ... 40 °C
- Lagertemperatur -10 °C ... 60 °C
- Schutzart IP 30
- Gehäuse Stahlblech
- Farbe rot, ähnlich RAL 3000
- Gewicht ca. 24 kg
- Abmessungen B: 830 mm H: 560 mm T: 100 mm

Das FAT wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen

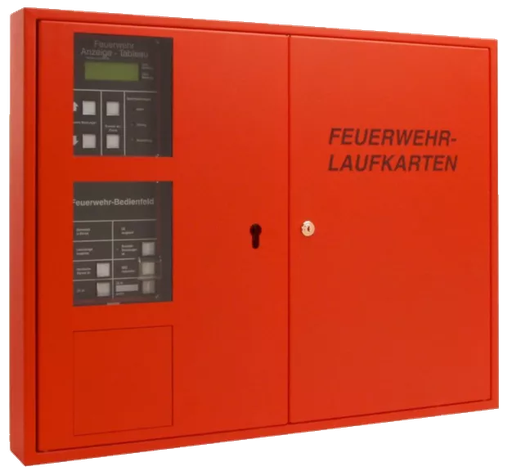

Zweiflügeliges Stahlblechgehäuse für Aufputz- und Unterputzmontage, zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (vorbereitet für Profilhalbzylindereinbau). Die rechte Gehäusetür kann einzeln durch ein integriertes Schloss geöffnet werden. Linke Gehäusehälfte beinhaltet Feuerwehranzeigetableau (FAT 4000) sowie ein Feuerwehrbedienfeld (FBF 4000) und ist vorbereitet für die Aufnahme eines Handfeuermelders. Die Anbindung an die NOTIFIER INSPIRE Zentrale wird redundant über das 2-fach-Kommunikationsmodul FBF/FAT (HOP-407-200) hergestellt. Es ist keine weitere Schnittstellenkarte erforderlich.

Merkmale und Vorteile:
- Betriebsspannung 8 ... 42 V DC
- Ruhestrom @ 12 V DC ca. 80 mA
- Ruhestrom @ 24 V DC ca. 31 mA
- Alarmstrom @ 12 V DC ca. 105 mA
- Umgebungstemperatur -5 °C ... 40 °C
- Lagertemperatur -10 °C ... 60 °C
- Schutzart IP 30
- Gehäuse Stahlblech
- Farbe rot, ähnlich RAL 3000
- Gewicht ca. 24 kg
- Abmessungen B: 710 mm H: 560 mm T: 100 mm

Das FAT wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen

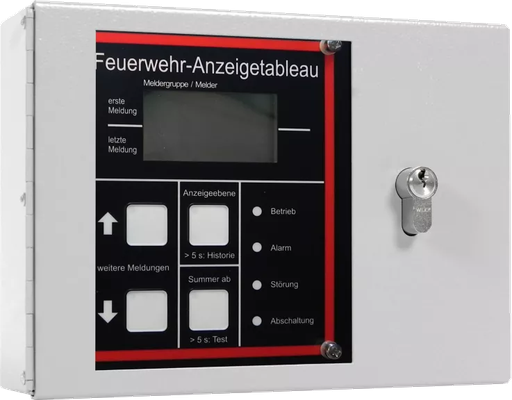

Feuerwehranzeigetableau (FAT) gemäß DIN 14662 als zusätzliche Anzeige zur NOTIFIER INSPIRE Zentrale. Die Anbindung wird redundant über das 2-fach-Kommunikationsmodul FBF/FAT (HOP-407-200) hergestellt. Es ist keine weitere Schnittstellenkarte erforderlich. Versorgungsspannung und Signalweg werden auf Kurzschluss und Unterbrechung nach EN 54-2 sowie auf schleichenden Kurzschluss und schleichender Unterbrechung nach EN 54-13 überwacht.

Merkmale und Vorteile:
- Grafikdisplay mit 6 x 20 Zeichen
- LED-Sammelanzeige (Betrieb, Alarm, Störung, Abschaltung)
- Volle Funktionalität bei Störung eines Leitungsweges
- Reduzierung von Umgebungseinflüssen und stromsparendes Design durch kapazitive Tasten
- Redundante Anbindung an NOTIFIER INSPIRE
- Betriebsspannung 10 ... 30 V DC
- Ruhestrom @ 12 V DC ca. 40 mA
- Ruhestrom @ 24 V DC ca. 16 mA
- Alarmstrom @ 12 V DC ca. 45 mA
- Alarmstrom @ 24 V DC ca. 23 mA
- Umgebungstemperatur -5 °C ... 40 °C
- Lagertemperatur -10 °C ... 60 °C
- Schutzart IP 30 Gehäuse Stahlblech Farbe grau, ähnlich RAL 7032
- Gewicht ca. 2 kg
- Abmessungen B: 255 mm H: 185 mm T: 58 mm

Zertifizierungen:
- VdS-Anerkennung: G213058
- Das FAT wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen

Einflügeliges Stahlblechgehäuse für Aufputz- und Unterputzmontage, zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (vorbereitet für Profilhalbzylindereinbau). Die rechte Gehäusetür kann einzeln durch ein integriertes Schloss geöffnet werden. Linke Gehäusehälfte beinhaltet Feuerwehranzeigetableau (FAT 4000) sowie ein Feuerwehrbedienfeld (FBF 4000) und ist vorbereitet für die Aufnahme eines Handfeuermelders. Die Anbindung an die NOTIFIER INSPIRE Zentrale wird redundant über das 2-fach-Kommunikationsmodul FBF/FAT (HOP-407-200) hergestellt. Es ist keine weitere Schnittstellenkarte erforderlich.

Merkmale und Vorteile:
- Betriebsspannung 8 ... 42 V DC
- Ruhestrom @ 12 V DC ca. 80 mA
- Ruhestrom @ 24 V DC ca. 31 mA
- Alarmstrom @ 12 V DC ca. 105 mA
- Umgebungstemperatur -5 °C ... 40 °C
- Lagertemperatur -10 °C ... 60 °C
- Schutzart IP 30
- Gehäuse Stahlblech
- Farbe rot, ähnlich RAL 3000

Das FAT wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen

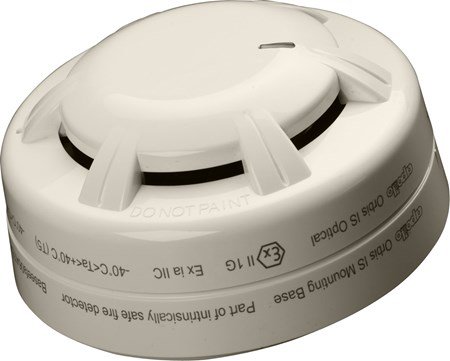

Der eigensichere, optische Orbis-Rauchmelder funktioniert nach dem Streulichtprinzip und ist perfekt für Anwendungen, bei denen langsam brennende oder schwelende Brände auftreten können.

Technische Daten:

VdS-Anerkennung: G207027
Ruhestrom: 85µA rel.
Luftfeuchtigkeit: max. 98 % (nicht kondensierend)
Farbe: weiß
Gewicht: ca. 75 g
Abmessungen: Ø: 100 mm
CE-Zertifikat: 2531-CPR-CSP11158

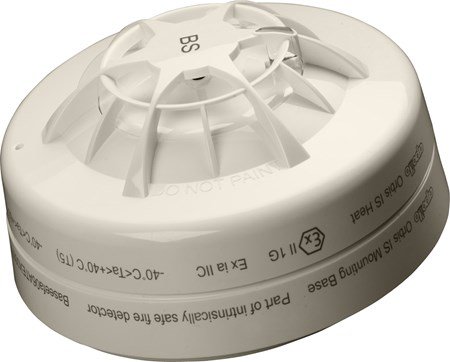

Der eigensichere Wärmemelder überwacht die Temperatur durch Verwendung eines einzelnen Thermistornetzwerks, welches einen Spannungsausgang proportional zur Außentemperatur vorsieht. Die eigensichere Serie umfasst sieben Wärmemelder-Klassen, die zu einer Vielzahl von Betriebsbedingungen passen.

Technische Daten:

VdS-Anerkennung: G207020
Ruhestrom: 80µA rel.
Luftfeuchtigkeit: max. 98 % (nicht kondensierend)
Farbe: weiß
Gewicht: ca. 70 g
Abmessungen: Ø: 100 mm
CE-Zertifikat: 2531-CPR-CSP11149
