Sonderbrandmelder

Tiefkühl-Detektormodul zur hochsensiblen Detektion von Brandaersosolen, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,015 % Lichttrübung / m
0,03 % Lichttrübung / m
0,06 % Lichttrübung / m
0,12 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -40 ... +60 °C

Typ DM-TP-01-L-F

Grundgerät mit gestufter Alarmierung zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- Gerät vorbereitet zum Einbau von bis zu 2 Detektormodulen vom Typ DM-TT
- 8 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeige zur optischen Anzeige des aktuellen Rauchpegels
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- 5 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zum Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise
zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung 24V= (14-30V=)
max.Kontaktbelastung 30W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur -20 ... +60 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018

Typ TT-1/a VdS-Nr.: G202064

Grundgerät mit gestufter Alarmierung zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung in geräuschsensiblen Bereichen
- Geringer Schallpegel durch Geräuschreduzierung
- vorbereitet zum Einbau von bis zu 2 Detektormodulen vom Typ DM-TT
- 8 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeige zur optischen Anzeige des aktuellen Rauchpegels
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- 4 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zum Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max.Kontaktbelastung 30 W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur 0 ... +40 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018

Typ TT-1-SL VdS-Nr.: G202064

Grundgerät mit gestufter Alarmierung zur aktiven Brandfrüherkennung innerhalb von Tiefkühlbereichen.
- Gerät vorbereitet zum Einbau von bis zu 2 Detektormodulen vom Typ DM-TT-xx-F
- 8 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeige zur optischen Anzeige des aktuellen Rauchpegels
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- 5 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zum Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung 24V= (14-30V=)
max. Kontaktbelastung 30W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur -40 ... +60 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018

Typ TT-1-F/a VdS-Nr.: G202064

Zur Anzeige einer gestuften Alarmierung mit Darstellung der aktuellen Rauchdichte bei Verwendung eines Detektormoduls.
- mit WAGNER-Schriftzug

Typ FW-TT-1

Zur Anzeige einer gestuften Alarmierung mit Darstellung aktuellen Rauchdichte bei Verwendung zweier Detektormodule
- mit WAGNER-Schriftzug

Typ FW-TT-2

Rauchansaugsystem mit gestufter Alarmierung zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- Gerät vorbereitet zum Einbau des Detektormoduls Typ DM-TT
- 5 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeige zur optischen Anzeige des aktuellen Rauchpegels
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 4 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- Schnittstelle zur direkten Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zum Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchse für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxT) 200 x 292 x 113 mm
Betriebstemperatur -10 ... +50 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TT-1-ZE VdS-Nr.: G202064

Rauchansaugsystem mit gestufter Alarmierung zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- Gerät vorbereitet zum Einbau von bis zu 2 Detektormodulen vom Typ DM-TT
- 8 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeigen zur optischen Anzeige der aktuellen Rauchpegel
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 3 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- Schnittstelle zur direkten Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zu Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchse für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxT) 200 x 292 x 113 mm
Betriebstemperatur -10 ... +50 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TT-2-ZE VdS-Nr.: G202064

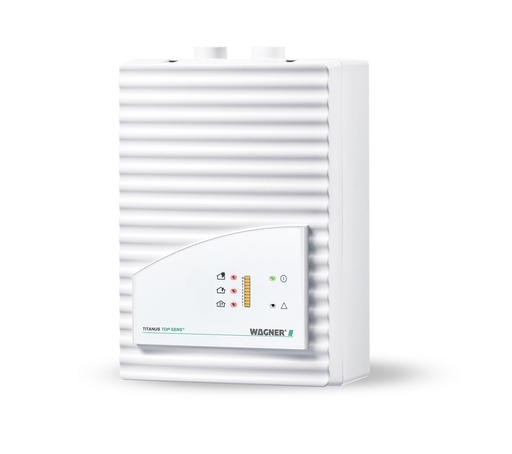

Rauchansaugsystem mit gestufter Alarmierung zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung in geräuschsensiblen Bereichen.
- geringer Schallpegel durch Geräuschreduzierung
- Gerät vorbereitet zum Einbau des Detektormoduls Typ DM-TT
- 5 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeige zur optischen Anzeige des aktuellen Rauchpegels
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 3 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- Schnittstelle zur direkten Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zum Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchse für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxT) 200 x 292 x 113 mm
Betriebstemperatur 0 ... +40 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TT-1-SL-ZE VdS-Nr.: G202064

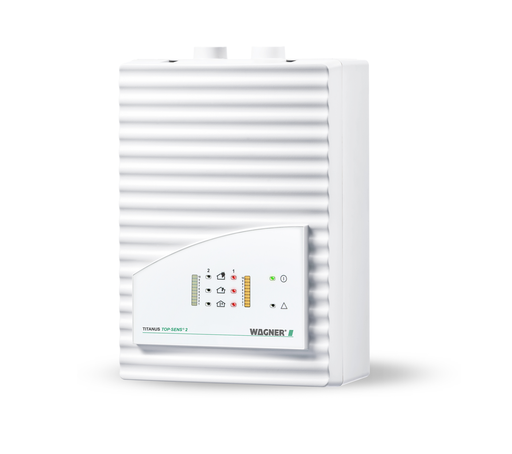

Rauchansaugsystem mit gestufter Alarmierung zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung in geräuschsensiblen Bereichen.
- geringer Schallpegel durch Geräuschreduzierung
- Gerät vorbereitet zum Einbau von bis zu 2 Detektormodulen vom Typ DM-TT
- 8 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeigen zur optischen Anzeige der aktuellen Rauchpegel
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 2 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- Schnittstelle zur direkten Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zu Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchse für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxT) 200 x 292 x 113 mm
Betriebstemperatur 0 ... +40 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TT-2-SL-ZE VdS-Nr.: G202064

Detektormodul zur Detektion von Brandaerosolen mit normaler Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 2 Stufen:
0,5 % Lichttrübung / m
1,0 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur: -20 ... +60 °C

Typ DM-TT-50-L

Detektormodul zur Detektion von Brandaerosolen mit erhöhter Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN54-20 für die Brandempfindlichkeitsklassen A, B und C.

Typ DM-TT-10-L

Detektormodul zur hochsensiblen Detektion von Brandaerosolen, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die
Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,015 % Lichttrübung / m
0,03 % Lichttrübung / m
0,06 % Lichttrübung / m
0,12 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur: -20 ... +60 °C

Typ DM-TT-01-L

Tiefkühl-Detektormodul zur Detektion von Brandaerosolen
mit normaler Sensibilität, für ein gleichmäßiges
Ansprechen bei allen Brandarten nach EN 54-20 für
die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 2 Stufen:
0,5 % Lichttrübung / m
1,0 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch
oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische
Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme
Betriebstemperatur -40 ... +60 °C

Typ DM-TT-50-L-F

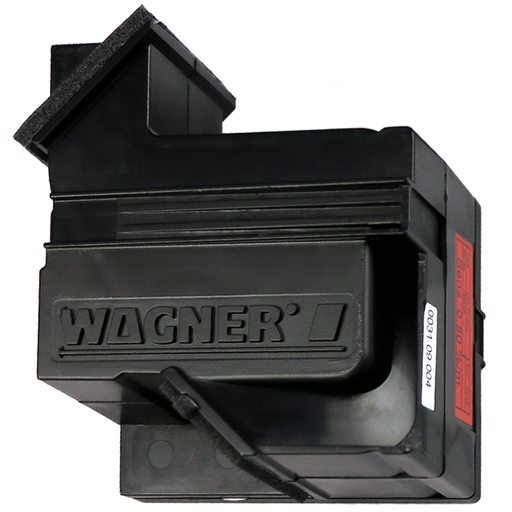

Tiefkühl-Detektormodul zur Detektion von Brandaerosolen mit erhöhter Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.

Typ DM-TT-10-L-F

Tiefkühl-Detektormodul zur hochsensiblen Detektion von Brandaersosolen, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,015 % Lichttrübung / m
0,03 % Lichttrübung / m
0,06 % Lichttrübung / m
0,12 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -40 ... +60 °C

Typ DM-TT-01-L-F

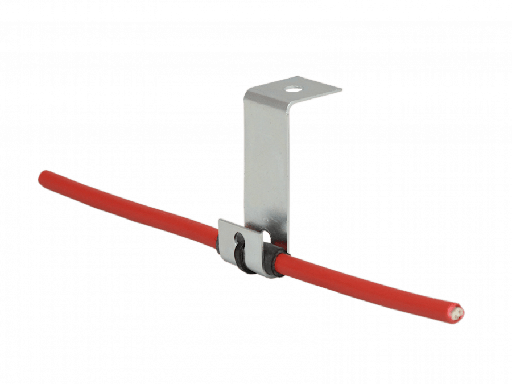

Montagewinkel aus Edelstahl für die Decken- oder Wandmontage.

Mit dem Montagewinkel wird der Mindestabstand (20mm) der Sensorleitung zu kalten Flächen eingehalten, die eine zeitnahe Detektion eines Temperaturanstiegs verhindern könnten. Die Befestigungsstelle der Sensorleitung muss durch eine Silikonhülse (Lieferumfang) geschützt werden. Die Installation mithilfe des J-Clips ist noch sicherer, einfacher und schneller, da die untere Biegung als „J“ geformt ist und somit eine fertige Halterung für das Sensorkabel darstellt.

1 VE = 100 Stück

Sensorkabel rot, PVC-Mantel, für den Anschluss an den linearen Wärmemelder ProReact. 5-Meterweiser Zuschnitt nach Kundenwunsch. in den Längen zwischen 5 und 500 Meter.

- EN 54-22 Zulassung, Bestandteil der VdS-Nr.: G220006
- UL 521 gelistet
- Einsatzbereich bis 9,0 m Installationshöhe
- Durchmesser Kabel: ca. 5,3 mm
- Geeignet für den Industriebereich
- Geeignet für die Installation in explosionsgefährdeten Bereichen
- Ungeeignet bei aggressiven chem. Umgebungsbedingungen
- Temp. Bereich max.: abh. von der eingestellten Alarmtemperatur
- Temp. Bereich min.: -40°C
- Rücksetzbar bis max.: +125°C
- minimaler Biegeradius: 75 mm
- Gewicht: ca. 30 g/meter

Hinweis: Wenn zwei Teile des linearen Wärmemeldekabels VdS-Konform miteinander verbunden werden sollen, benötigen Sie die Anschlussdose für lineare Wärmemeldekabel (13764)

Sensorkabel mit Nylon Ummantelung, UV-Beständig für den Anschluss an den linearen Wärmemelder ProReact. 5-Meterweiser Zuschnitt nach Kundenwunsch. in den Längen zwischen 5 und 500 Meter

- EN 54-22 Zulassung, Bestandteil der VdS-Nr.: G220006

Sensorkabel, PVC mit zusätzlicher Edelstahl Ummantelung, für den Anschluss an den linearen Wärmemelder ProReact. 5-Meterweiser Zuschnitt nach Kundenwunsch. in den Längen zwischen 5 und 500 Meter

- EN 54-22 Zulassung, Bestandteil der VdS-Nr.: G220006
- UL 521 gelistet
- Einsatzbereich bis 9,0 m Installationshöhe
- Durchmesser Kabel: ca. 5,3 mm
- Geeignet für den Industriebereich
- Geeignet für die Installation in explosionsgefährdeten Bereichen
- Ungeeignet bei aggressiven chem. Umgebungsbedingungen
- Temp. Bereich max.: abh. von der eingestellten Alarmtemperatur
- Temp. Bereich min.: -40°C
- Rücksetzbar bis max.: +125°C
- minimaler Biegeradius: 75 mm
- Gewicht: ca. 30 g/meter

Hinweis: Wenn zwei Teile des linearen Wärmemeldekabels VdS-Konform miteinander verbunden werden sollen, benötigen Sie die Verbindungsdose für lineare Wärmemeldekabel (13764)
