Sonderbrandmelder

Auswerteeinheit für Wärmesensorkabel ProReact.

Programmierung-/ Konfiguration: manuell am Bedienteil, oder über PC/Laptop. Maximale überwachbare Kabellänge: 500m, integrierte Voralarmfunktion

Abschlusseinheit für die Auswerteeinheit des linearen Wärmemelder ProReact

Bestandteil der VdS Nr.: G220006
Die Abschlusseinheit kann optional bestellt werden.
Bei Bestellung einer ProReact-Auswerteeinheit ist eine EoL-Abschlusseinheit bereits im Lieferumfang enthalten.
- Betriebsspannung: 20 – 28VDC
- Stromaufnahme: <100mA
- Betriebstemperatur: -40°C - +125°C
- Schutzklasse IP65
- Gehäuse: Aluminium
- B/H/T in mm: 60/75/30
- Gewicht: ca.0,3 kg

Verbindungseinheit für lineare Wärmemeldekabel -angeschlossen an die Auswerteeinheit ProReact

Bestandteil der VdS Nr.: G220006
Anschlussdose bzw. Verbindungsbox, die verwendet werden muss, wenn zwei Teile eines linearen Wärmemeldekabels VdS-konform miteinander verbunden werden sollen. Damit ist sichergestellt, dass die Verbindungsstelle die Leistung des Kabels und die Integrität des gesamten Detektionssystems nicht beeinflusst.
Die Anschlussdose kann optional bestellt werden.

- zum Ersetzen von schadhaften Kabelstrecken (nach Brand oder sonstigen mechanischen Beschädigungen)
- Erweiterung des Überwachungsumfanges
- mit integrierter Anschlussverschraubung
- inklusive Kabeleinlass- Verschraubungen
- Schutzklasse IP65
- B/H/T in mm: 94/94/57
- Gewicht: ca.0,3 kg

Hochsensibles Rauchansauggerät mit gestufter Alarmierung zur aktiven Brandfrühesterkennung für die Raum- und Einrichtungsüberwachung.
- Anzeigesensibilität des Detektorkopfes einstellbar in vier Stufen bis zu 0,0025 % Lichttrübung/m
- 5 optische Statusanzeigen an der Gehäusefront für "Betrieb", Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeige zur optischen Anzeige des aktuellen Rauchpegels
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- Überwachung des angeschlossenen Rohrsystems auf Bruch und Verstopfung
- schnelle Inbetriebnahme durch automatische Initialisierung
- einfache Erweiterung der Grundkonfiguration
- 1 Schnittstelle zur Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zum Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchse für Rauchansaugrohr mit einem Außendurchmesser von 25mm
- Anschluss für Luftrückführung
- DIAG+ Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung 24V= (14-30V=)
Ruhestrom 250mA
max. Kontaktbelastung 30W
Betriebstemperatur -20 ... +60 °C
Maße (BxHxL) 366x240x132 mm
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL 9018, papyrusweiß

Typ TITANUS SUPER·SENS /a VdS-Nr.: G201035

Hochsensibles Rauchansauggerät mit gestufter Alarmierung zur aktiven Brandfrühesterkennung für die Überwachung von Galvanikbereichen.
- Anzeigesensibilität des Detektorkopfes einstellbar in vier Stufen bis zu 0,0025 % Lichttrübung/m
- 5 optische Statusanzeigen an der Gehäusefront für "Betrieb", Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeige zur optischen Anzeige des aktuellen Rauchpegels
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- Überwachung des angeschlossenen Rohrsystems auf Bruch und Verstopfung
- schnelle Inbetriebnahme durch automatische Initialisierung
- einfache Erweiterung der Grundkonfiguration
- 1 Schnittstelle zur Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zum Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchse für Rauchansaugrohr mit einem Außendurchmesser von 25mm
- Anschluss für Luftrückführung
- DIAG+ Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung 24V= (14-30V=)
Ruhestrom 250mA
max. Kontaktbelastung 30W
Betriebstemperatur -20 ... +60 °C
Maße (B×H×L) 366×240×132 mm
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL 9018, papyrusweiß

Typ TITANUS SUPER·SENS G /a VdS-Nr.: G201035

Rotes ABS Rohr für Ansaugleitungen von Rauchansaugsystemen.

Länge: 2,4 m
Außendurchmesser: 25 mm
Farbe: Rot

1 VE = 25 Stück (= 60m)

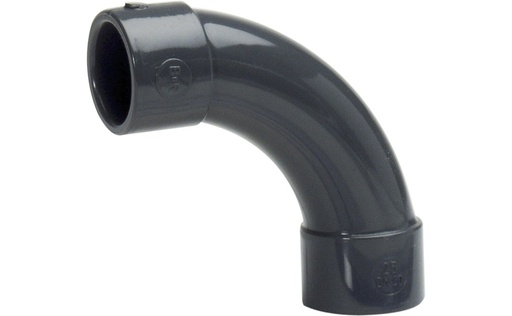

Passend zum ABS-Rohr d=25. Zum Abwinkeln des ABS-Rohres um 90°. Radius ca. 70 mm in grau.

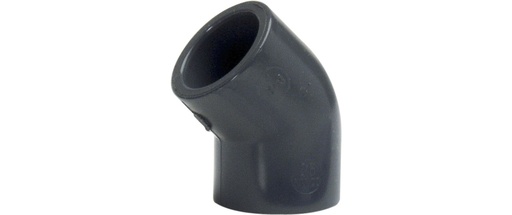

Passend zum ABS-Rohr d=25. Zum Abwinkeln des ABS-Rohres um 45°.
Farbe: GRAU

Passend zum ABS-Rohr d=25. Zum rechtwinkeligen Verzweigen des ABS-Rohres.
Farbe: GRAU

1 VE = 10 Stück

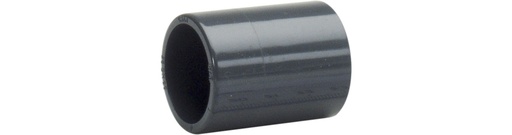

Passend zum ABS-Rohr d=25. Zum Verbinden zweier ABS-Rohrstücke.
Farbe: GRAU

1 VE = 10 Stück

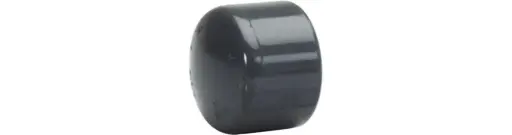

Passend zum ABS-Rohr d=25. Zum Verschließen eines ABS-Rohrzweiges
Farbe: GRAU
1 VE = 10 Stück

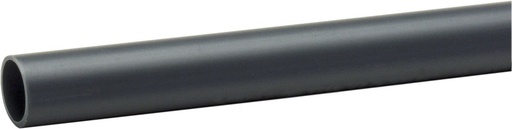

Als Luftansaugleitung für Rauchansaugsysteme.
Länge: 2,4 m
Außendurchmesser: 25 mm
Farbe: GRAU

1 VE = 25 Stück (= 60m)

Passend zum ABS-Rohr d=25. Zum Befestigen von ABS-Rohr.
Abstand: ca. 0,5 m
Farbe: GRAU

1 VE = 20 Stück

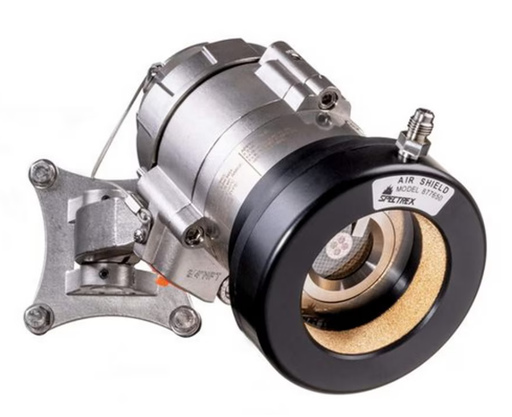

Luftspülvorsatz für die Serie 40/40-C und -D Für die 40/40C, D Serie. Optische Flammendetektoren werden häufig in stark verschmutzten Umgebungen benutzt, was zu einem hohen Instandhaltungsaufwand führt, um die Sicht des Flammenmelders sicherzustellen.
Das spezielle Air Shield, das für den SharpEye entwickelt wurde, ermöglicht eine Installation in Umgebungen mit Öl in der Luft, Sand, Staub und anderer Verschmutzung, da das Air Shield die Zuführung von Druckluft ermöglicht, so dass das Sichtfenster des Melders freigehalten wird.
Der Instandhaltungsaufwand wird damit drastisch reduziert.
Betriebsanforderung: Druckluft 2-3 Bar, Luftmenge 28lpm.

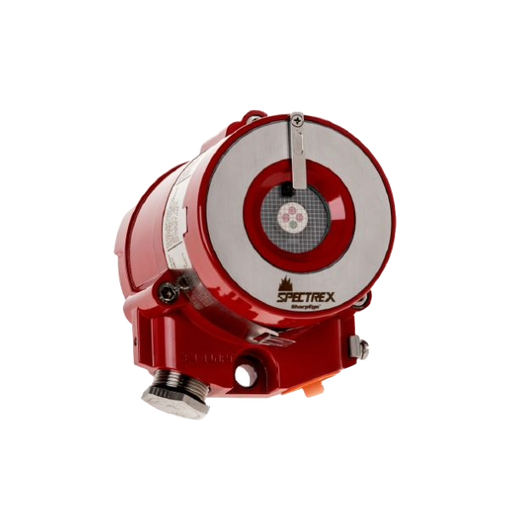

Infrarot Flammenmelder nach DIN EN 54-10, VdS G224016, Erkennung von Bränden kohlenwasserstoffbasierter Brennstoffe und Gase bis zu 65 m, Funktionelle Sicherheit IEC61508, SIL3 kompatibel, mit kontinuierlichem Bilt in Test (BIT), beheizte Optik
- Zulassung für explosionsgefährdete Bereiche : ATEX, IECEx
-- Ex II 2GD
-- Ex db eb IIC T4 Gb
-- Ex tb IIIC T100 °C Db
- Spektrale Empfindlichkeit: 4 IR Bänder zwischen 4 µm und 5 µm
- Reaktionszeit : Typisch < 5 Sekunden
- Empfindlichkeitsbereiche : 5 (für Heptan Flammengröße 0,1 m²)
- Erfassungsbereich : Horizontal: 100° Vertikal: 95°
- Betriebsspannung : 24 VDC (18 bis 32 VDC)
- Leistungsaufnahme : Betrieb 3 W, Alarm 4,2 W (9 W bei aktiver Sichtfensterheizung)
- 0-20 mA Stromschnittstelle mit definiertem Signalpegel für die Zustände Fehler, BIT, Betrieb, Störung und Alarm,
- RS 485 Modbusschnittstelle für Inbetriebnahme und Wartung
- 3 potentialfreie Relais für Alarm, Störung und Hilfskontakt, max. 2 A bei 30 VDC
- Betriebstemperaturbereich : -40 °C bis +75 °C
- Kabelverschraubung : 2 x M25 x1,5mm ISO
- Schutzart : IP66
- Ausführung : Aluminium, Rot
- Abmessungen (B/H/T): ca. 100/117/155 mm
- Gewicht : 1,3 kg
Lieferumfang : Melder, Montagewinkel aus V4A, Wetterschutzdach aus Kunststoff, Blindverschraubung, Imbusschlüssel 3/16 Zoll, Kurzbeschreibung und eine Kabelverschraubung für den Temperaturbereich -40 °C bis +85 °C
- Gesamtgewicht : 2,5 kg

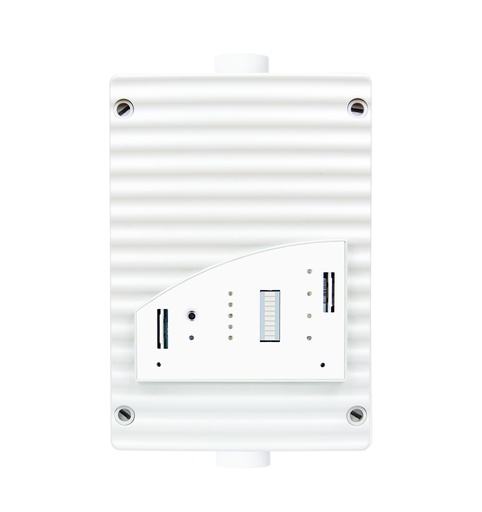

Detektionseinheit zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
VdS-Nr.: G 206004
Typ DM-TM-50

Detektionseinheit zur aktiven Brandfrüherkennung
für die Raum- und Einrichtungsüberwachung mit ROOM·IDENT zur Lokalisierung des Brandortes.
VdS-Nr.: G 206004
Typ DM-TM-R-50

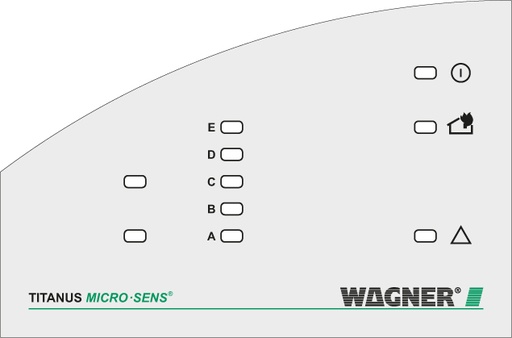

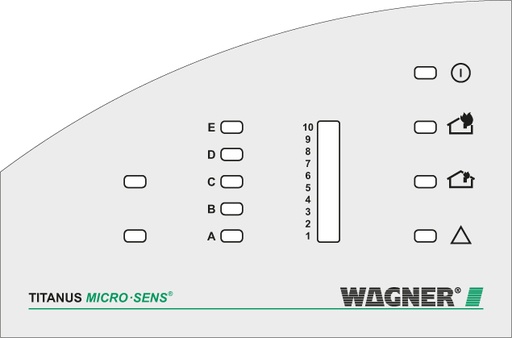

Zur Anzeige einer Alarmierung mit Darstellung des Brandortes.
- für Geräte mit ROOM·IDENT-Anzeige

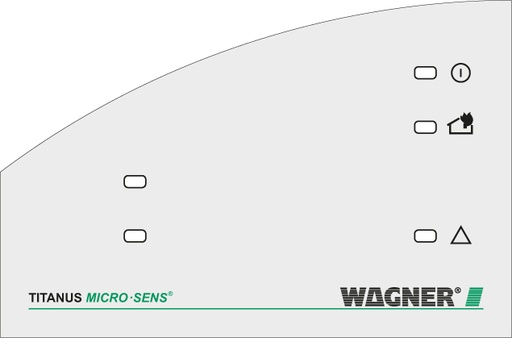

Zur Anzeige einer Alarmierung

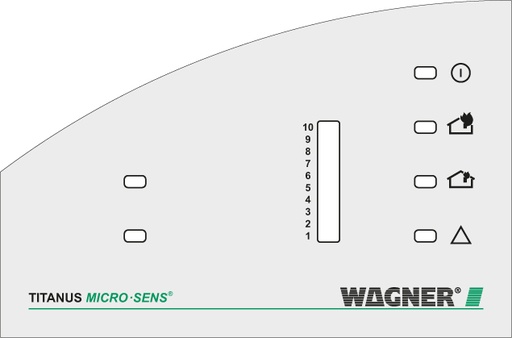

Zur Anzeige einer gestuften Alarmierung und Darstellung der aktuellen Rauchdichte für einen Überwachungsbereich.
- für Geräte mit Bargraphanzeige

Typ FW-TMV-B
