Havariekabel, Verstärker – 1-Kanal für das VARIODYN ONE Vorkonfektionierte Verkabelung von einem Havariekanal auf 3 Nutzkanäle, für die 3:1 Havariesierung.

Havariekabel, Verstärker – 1-Kanal für das VARIODYN ONE Vorkonfektionierte Verkabelung von einem Havariekanal auf 3 Nutzkanäle, für die 3:1 Havariesierung.

Vorkonfektionierte Verkabelung von 12 Steuerkontakten des INC zur Schrankrückwand für das VARIODYN ONE

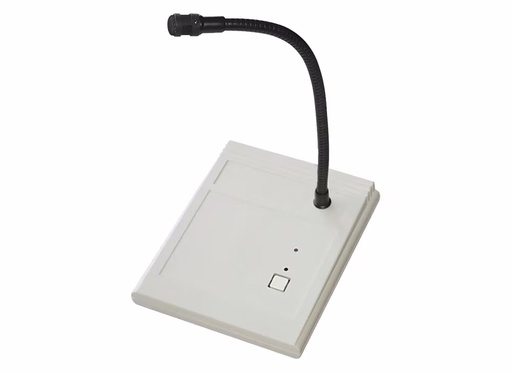

Tischsprechstelle mit Vorgong-System DIGI M1 im formschönen Gehäuse. 1 beschriftbare Taste mit LED-Anzeige für Tastenkontrolle und Besetzt- /Betriebs-/Gonganzeige. Prozessorsteuerung mit Programmierung über Dioden. Integrierter Limiter und Spezialschaltung zur Eliminierung von Einschaltgeräuschen. Eingebauter + 6 dB NF-Verstärker mit Lautstärkeregler. Prägnanter kurzer Vorgong mit Reglern für Lautstärke und Tonhöhe. Parallelschaltung von bis zu 40 Sprechstellen über Leitung JY(ST)Y6 (4) x 2 x 0,8 (0,6). 3 m Anschlussleitung mit D-Sub-Stecker 9-polig. Cardioid-Schwanenhalsmikrofon in Elektret-Kondensatortechnik.

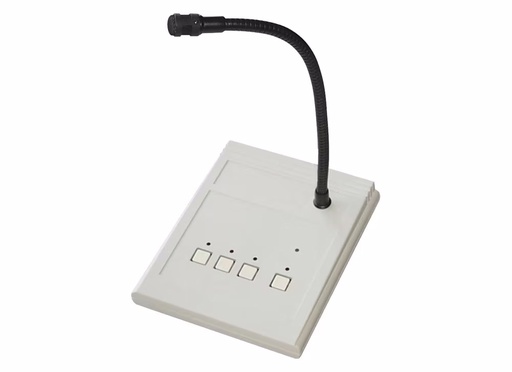

Tischsprechstelle mit Vorgong-System DIGI M4 im formschönen Gehäuse. 4 beschriftbare Tasten mit LED-Anzeige für Tastenkontrolle und Besetzt-/Betriebs-/Gonganzeige. Prozessorsteuerung mit Programmierung über Dioden. Integrierter Limiter und Spezialschaltung zur Eliminierung von Einschaltgeräuschen. Eingebauter +6 dB NF-Verstärker mit Lautstärkeregler. Prägnanter kurzer Vorgong mit Reglern für Lautstärke und Tonhöhe. Parallelschaltung von bis zu 40 Sprechstellen über Leitung JY(ST)Y6(4)x2x0,8(0,6). 3 m Anschlussleitung mit D-Sub-Stecker 9-polig. Cardioid-Schwanenhalsmikrofon in Elektret-Kondensatortechnik.

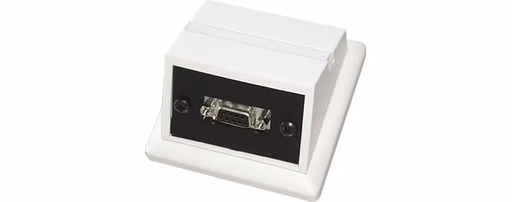

UP-Dose für DIGISystem Tischsprechstellen mit verriegelbarer 9-poliger D-Sub-Buchse inklusive EMI-/RFI-Filter. Schnell anschließbar durch Schraubklemmen. Der Buchsenauslass kann wahlweise senkrecht oder 30° geneigt erfolgen. Komplett mit Einfachfachrahmen passend zum Schalterprogramm GIRA System 55 reinweiß. Mittels AP-Gehäuse (Art.-Nr. 581329) auch auf Putz zu verwenden.

Das DOORMASTER-SMART-PAL-Telefoninterface dient zur Einspielung von Durchsagen über eine analoge Telefonanlage in das VARIODYN® D1 Sprachalarmsystem. Über die Telefonanlage können bis zu 4 unterschiedliche Rufkreise bzw. Bereiche angesprochen werden. Hierfür stehen 1 + 4 Steuerkontakte für Einschaltung und/oder Zonenauswahl zur Verfügung. Der Anschluss des Telefoninterfaces an das VARIODYN® D1 erfolgt über Steuereingänge und einen Audioeingang des UIM Art.-Nr. 583331.21. Die 12 V Betriebsspannung kann aus der, in der Sprachalarmanlage vorhandenen, 24 V Notstromversorgung mit dem Spannungswandler Art.-Nr. 781336 generiert werden. Der Spannungswandler kann im Gehäuse Art.-Nr. 788603 auf die C-Schiene im Standschrank montiert werden. Die Programmierung erfolgt mit einer MFV-Nachwahl, damit kann das Gerät auch aus der Ferne verwaltet werden.

Netzteil für das Telefoninterface Art.-Nr. 586115.

Mit dieser Tastenerweiterung kann die Sprechstelle RK-MIC des Sprachalarmsystems INTEVIO um jeweils 4 abgedeckte Notfalltasten erweitert werden. An eine Sprechstelle RK-MIC können insgesamt bis zu 8 Tastenerweiterungsmodule angeschlossen werden.

Mit dieser Tastenerweiterung kann die Sprechstelle RK-MIC des Sprachalarmsystems INTEVIO um jeweils 8 Tasten erweitert werden. An eine Sprechstelle RK-MIC können insgesamt bis zu 8 Tastenerweiterungsmodule angeschlossen werden.

Der Umgebungsgeräusch Detektor HN-D32N wurde entwickelt, um Umgebungsgeräusche im Objekt aufzunehmen und an die Sprachalarmanlage weiterzuleiten. Die Sprachalarmanlage kann dann die Lautstärke automatisch an die Umgebungsgeräusche anpassen, um einen optimalen Klang zu liefern. Der Umgebungsgeräusch Detektor ist z.B. für den Einsatz in Bereichen wie U-Bahn, Flughafen und Einkaufszentren geeignet, in denen sich der Umgebungsgeräuschpegel in Abhängigkeit vom Publikumsverkehr häufig ändert.

Handheld Mikrofon zum Anschluss an die INTEVIO Steuereinheit RK-MCU oder an die Sprechstelle RK-MIC.

Deckeneinbaulautsprecher in Metallausführung mit hohem Wirkungsgrad, zertifiziert gemäß EN 54-24, um entsprechenden Anforderungen zu genügen. Überdies eignet er sich auch für Musikwiedergabe. Das gesamte Erscheinungsbild des Lautsprechers fügt sich, auch dank der neutralen Farbgebung (weiß, ähnlich RAL 9003), in alle Umgebungen unauffällig ein. Für zusätzliche Sicherheit ist dieser EN 54-24 Deckeneinbaulautsprecher mit einer Keramikklemme und einer Thermosicherung bestückt sowie mit einem Feuertopf ausgestattet.

Deckeneinbaulautsprecher in Metallausführung mit hohem Wirkungsgrad, zertifiziert gemäß EN 54-24, um entsprechenden Anforderungen zu genügen und integriertem Loop Isolator Modul. Überdies eignet er sich auch für Musikwiedergabe. Das gesamte Erscheinungsbild des Lautsprechers fügt sich, auch dank der neutralen Farbgebung (weiß, ähnlich RAL 9003), in alle Umgebungen unauffällig ein. Für zusätzliche Sicherheit ist dieser EN 54-24 Deckeneinbaulautsprecher mit einer Keramikklemme und einer Thermosicherung bestückt sowie mit einem Feuertopf ausgestattet.

Deckeneinbaulautsprecher in Metallausführung mit hohem Wirkungsgrad, zertifiziert gemäß EN 54-24, um entsprechenden Anforderungen zu genügen. Überdies eignet er sich auch für Musikwiedergabe. Das gesamte Erscheinungsbild des Lautsprechers fügt sich, auch dank der neutralen Farbgebung (weiß, ähnlich RAL 9003), in alle Umgebungen unauffällig ein. Für zusätzliche Sicherheit ist dieser EN 54-24 Deckeneinbaulautsprecher mit einer Keramikklemme und einer Thermosicherung bestückt sowie mit einem Feuertopf ausgestattet.

INTEVIO Leistungsverstärker 500 W Klasse D Der RK-AMP500 ist ein moderner Einkanalleistungsverstärker mit einer maximalen Ausgangsleistung von 500 W in Klasse D Technologie. Dadurch verfügt er über einen sehr guten Wirkungsgrad und eine optimale Energieeffizienz. Im Sprachalarmsystem INTEVIO kann der RK-AMP500 für jede Anwendung, wie z.B. als Nutzverstärker, Boosterverstärker oder Havarieverstärker eingesetzt werden. Der RK-AMP500 ist Bestandteil der EN 54-16 Zulassung des INTEVIO Sprachalarmsystems. Der Verstärker wird über symmetrische oder asymmetrische Eingangssignale angesteuert und verfügt über einen 100 V Ausgang, der bei Bedarf auch als 70 V Ausgang konfiguriert werden kann. Darüber hinaus besitzt der RK-AMP500 einen 100 V-Signaleingang, an den das Ausgangssignal einen anderen im System befindlichen Verstärkers angeschlossen werden kann. Auf diese Weise kann die Ausgangsleistung pro Kanal, falls erforderlich, problemlos erhöht werden. Über einen potentialfreien Kontaktausgang kann eine Störungsmeldung an ein beliebiges System, wie eine Brandmeldeanlage, übertragen werden. Die Verbindung zu den anderen Systemkomponenten wie die Steuereinheit RK-MCU oder die Linienerweiterung RK-ZONE8 erfolgt über den „RJ45“-Anschluss mit einer Standard RJ45 Leitung. Das vereinfacht die Installation, spart Zeit und vermeidet Verdrahtungsfehler. Über diese Verbindung werden Audio- und Steuersignale mit den anderen Systemkomponenten ausgetauscht. Der RK-AMP500 besticht durch Leistungsstärke, Zuverlässigkeit und geringes Gewicht. Automatische Fehlerdiagnose- und Schutzfunktionen Der RK-AMP500 verfügt über Fehlerdiagnose- und Schutzfunktionen, um Überhitzung, Überstrom, Über- bzw. Unterspannung, Überlast oder Kurzschluss zu erkennen, weiterzuleiten und das Gerät zu schützen. Wenn z. B. im Inneren des Geräts ein zu hoher Temperaturwert gemessen wird, schaltet eine Überhitzungsschutzschaltung das Leistungsverstärkungsmodul ab. Diese Störung wird angezeigt und weitergeleitet. Das System kann dann z.B. auf einen Ersatzverstärker (Havarieverstärker) umschalten. Gleiches gilt für andere Störungen die selbstständig von den Fehlerdiagnose- und Schutzfunktionen des RK-AMP500 erkannt werden. Falls die 230 V Hauptstromversorgung ausfällt, wird automatisch auf die (24 V DC) Ersatzstromversorgung umgeschaltet.

Vorkonfektionierte Verkabelung der 100 V Ausgänge des INTEVIO zur Schrankrückwand. Das Kabel dient zum Anschluss von 8 Einzellinien an das INTEVIO. Wenn 8 AB Linien angeschlossen werden sollen sind dafür 2 Kabel erforderlich; pro RK-MCU oder RK-ZONE8 sind 2 Stück anschließbar. Länge des Kabels 2m.

Das Kabelset 1 dient zum Anschluss der 24 V Notstromversorgung 581726 an die INTEVIO Verstärker RK-AMP500 und RK-MCU. Weiterhin sind Kabel enthalten, um die notwendigen 100Volt Verbindungen zwischen den Systemkomponenten herzustellen. Mit diesem Kabelset können die Kabel projektbezogen nach Bedarf konfiguriert und hergestellt werden.

INTEVIO Steuerzentrale RK-MCU Die Steuerzentrale RK-MCU ist das Herzstück des Sprachalarmsystems INTEVIO. Sie steuert bzw. überwacht alle Systemkomponenten und stellt über viele Bedienelemente und ein großes Graphikdisplay eine optimale Benutzerfreundlichkeit sicher. Über die Steuereinheit RK-MCU kann die Anlage für verschiedenste Anwendungsfälle programmiert werden. Mit jeweils zwei Audio Ein- und Ausgängen, 10 Kontakteingängen, 8 Kontaktausgängen, 8 AB Lautsprecherlinien und einem integrierten 500W Leistungsverstärker bietet die RK-MCU alle Funktionen für die Beschallung eines kleinen bis mittelgroßen Projekts. Wenn ein größerer Leistungsumfang oder eine Sprachalarmfunktionalität erforderlich ist, kann dies problemlos und kostengünstig durch eine Erweiterung der Anlage erreicht werden. Hierfür stehen die Erweiterungsmodule RK-ZONE8 und die Leistungsverstärker RK-AMP500 zur Verfügung. Mit diesen Komponenten kann die INTEVIO Sprachalarmanlage auf bis zu 128 AB Lautsprecherlinien mit der erforderlichen Leistung ausgebaut werden. Die Anlage kann je nach Anforderung als Ein- oder Zweikanalsystem betrieben und optional mit einem PTT-Mikrofon „HN-PTT“ ausgestattet werden. Automatische Fehlerdiagnose und Ausfallsicherheit Das Sprachalarmsystem INTEVIO verfügt eine automatische Fehlerdiagnose nach EN 54-16 und kann alle Komponenten, wie Haupt- und Ersatzstromversorgung, Prozessor (CPU), Mikrofon, Verstärker, Lautsprecherlinien, usw. auf einwandfreie Funktion überwachen. Detaillierte Informationen zu einzelnen Störungen werden im LCD-Display zusammen mit den dazugehörigen Fehlerprotokollen angezeigt und im System gespeichert. Über den herkömmlichen Standard der Ausfallsicherheit hinaus bietet die Steuerzentrale RK-MCU eine Notbetriebsfunktion. Hiermit kann selbst einem Prozessorausfall (CPU) noch eine Sammeldurchsage (All Call) in alle Bereiche abgesetzt werden. Hierzu könnte das PTT-Mikrofon direkt an der Steuerzentrale verwendet werden. Zeitgesteuerte Funktionen und integrierter Kalender Die Steuereinheit RK-MCU hat einen Kalender und zeitgesteuerte Funktionen integriert über die z.B. ein Pausengong in Schulen oder zeitgesteuerte Durchsagen programmiert werden können. Aufzeichnen und Wiedergabe von Durchsagen Die Steuereinheit RK-MCU verfügt über einen integrierten Speicher, in dem unter anderem vom Benutzer aufgenommene Durchsagen gespeichert und später wiedergegeben werden können. Dadurch lässt sich die Anlage effizienter nutzen. Zum Beispiel können in einem Einkaufszentrum oder Supermarkt, Werbedurchsagen direkt vom Benutzer schnell und unkompliziert aktualisiert und angepasst werden. Kostenminimierung durch integrierten Verstärker und optimierten Funktionsumfang in der Steuerzentrale Die Steuerzentrale RK-MCU hat einen 500 W Verstärker integriert, über den bis zu 8 integrierte AB Lautsprecherlinien gespeist werden können. Darüber hinaus verfügt die Steuerzentrale über zahlreiche Ein- und Ausgänge für verschiedene Funktionen. Somit können ohne zusätzliche Erweiterungen eine Vielzahl von Applikationen realisiert werden. Das minimierte den Aufwand für Installation, Inbetriebnahme und sorgt für minimale Kosten.

INTEVIO Durchsagesprechstelle RK-MIC und Tastenerweiterungsmodule Die Durchsagesprechstelle RK-MIC wird im Sprachalarmsystem INTEVIO für Durchsagen verschiedenster Art, Auswahl von Audioquellen, einspielen von Hintergrundmusik, einstellen der Lautstärke, usw. verwendet. Die Durchsagesprechstelle RK-MIC verfügt über 8 Funktionstasten und 8 frei konfigurierbare Tasten, einen integrierten Lautsprecher und eine abgedeckte, rote Notfalltaste. Die Funktionstasten sind für regelmäßig genutzte Funktionen wie z. B. Durchsagen, Abschaltung, Aufnahme und Wiedergabe von Sprachmeldungen, Sammelruf, usw. vorgegeben. Die frei konfigurierbaren Tasten können frei für unterschiedliche Funktionen programmiert werden, wie Bereichsvorwahl, Auswahl von vorprogrammierten Durchsagen oder Audioquellen, Einstellung der Lautstärke, usw. Darüber hinaus können die Tasten rastend (Toggle) oder nichtrastend (Press) programmiert und genutzt werden. Mit den Tastenerweiterungsmodulen HMC-K4 oder HMC-K8 kann die Anzahl der Tasten pro Sprechstelle erhöht werden. Vor- und Mithören über internen Lautsprecher an der Sprechstelle Die Sprechstelle RK-MIC verfügt über einen Lautsprecher, mit dem Durchsagen und Sprachmeldungen auf Audiokanal 1 oder Audiokanal 2 vor- bzw. mitgehört werden können. Aufzeichnen und Wiedergabe von Durchsagen Mit der Sprechstelle RK-MIC können Durchsagen vom Benutzer aufgenommen und wiedergegeben werden. Dadurch lässt sich die Anlage effizienter nutzen. Zum Beispiel können in einem Einkaufszentrum oder Supermarkt, Werbedurchsagen direkt vom Benutzer schnell und unkompliziert aktualisiert und angepasst werden. Störungserkennung und Statusanzeige Die Sprechstelle RK-MIC kann selbstständig auf Störungen des Mikrofons, der Anschlussleitungen usw. überwacht werden. Mit den vier am Gerät befindlichen LEDs können Status der Stromversorgung, Sammelstörung, Leitungsstörung und eine aktive Durchsage angezeigt werden. Audioeingang („Line“) An den Audioeingang („Line“) können externe Audiogeräte, wie CD/DVD-Player, Radio, MP3-Player, usw. angeschlossen werden um z.B. Hintergrundmusik oder Werbedurchsagen in die Anlage einzuspielen.
