Kunststoffverteiler mit zeitsparender Anschlusstechnik in Schneidklemmtechnik und Deckelkontakt.
VdS: G187003 (EMT), Klasse C

Zulassung
G 109 044, VdS-Klasse C
G 109 044, EN 50131-2-6 Grad 3

Beschreibung
Robuster Aufbaumagnetkontakt im Zinkdruckgussgehäuse, LSA-Schneidklemmtechnik geeignet.
Für Differentialmeldegruppen, sabotagegeschützt, für parallele Aufbaumontage.
Über das eingegossene 2 m lange Kabel erfolgt der Anschluss in Z-Verdrahtung entweder direkt an eine Zentrale oder an eine Auswerteeinheit (je nach Anwendung).

Lieferumfang
1 Magnetkontakt im Metallgehäuse mit Schutzschlauch, 1 Magnet im Metallgehäuse, 1 Unterlegteil 6 mm, 1 Unterlegteil
2 mm für Magnetkontakt, 1 Unterlegteil 2 mm für Magnet, 1 Set mit 4 Schraubenlochabdeckungen aus Kunststoff, 2 VdS Plombieraufkleber

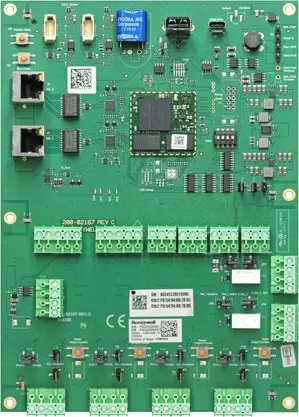

Rechnerplatine mit Firmware und festgelegtem Leistungsumfang.
Dieser kann jederzeit durch Einspielen eines neuen Lizenzschlüssels erweitert werden.
VdS EMA Klasse C G123002
VdS ÜG SP 2-5, DP 2-4 G123802
EN 50131 Grad 3
SES-EMA-RL-T2:2021-04

Erweiterungsmodul im Gehäuse für MB-Secure mit zwei Meldergruppen-Eingängen und 4 frei programmierbren Ausgängen zum sowie Ausgängen zum Betrieb von akustischen Signalgebern und Blitzlampen.
Das Modul kann in der Zentrale oder abgesetzt in der Nähe des entsprechenden Alarmierungsgerätes installiert werden. Die Ansteuerung und Überwachung erfolgt per BUS-2.
Verfügbare Anschlussmöglichkeiten:
Honeywell:
Kompaktalarmierung 048720.17 (Blitzlampe mit akustischem Signalgeber) und zusätzlicher akustischer Signalgeber 048700.17.
Kompaktsignalgeber 160455.10:
(Blitzlampe mit akustischem Signalgeber) und zusätzlicher akustischer Signalgeber 160456.10. In dieser Konfiguration wird zwischen Einbruch-/Überfallalarm, Brandalarm und Technikalarm unterschieden.

Kombitransponder mit proX- und mifare
DESFire EV2 in einem Schlüsselanhänger.
Durch die spezielle Formatierung mit
verschlüsselter MB-Secure spezifischer
Honeywell-Applikation ist die Verwendung
an proX-Lesern (z.B. TouchCenter oder
Tagalarm plus) und mifare DESFire Lesern
mit nur einem Datenträger-Code in der
MB-Secure möglich.
Höchste Sicherheit durch
AES-Verschlüsselung der für die
Scharf-/Unscharfschaltung/ZK-relevanten
Daten, bei gleichzeitiger Kompatibilität
zu proX-Lesern.
Einfacher Einsatz an MB-Secure durch IQ
PanelControl, keine zusätzliche
Formatierung/Programmierung
erforderlich.


Technische Daten:
• 4k mifare DESFire EV2
Schlüsselanhänger
• Schwarzes Polycarbonat, mit massivem
Rahmen aus poliertem Edelstahl
• Wasserdicht
• 36,5 x 45,0 x 5,2 mm
• proX und mifare UIDs (Seriennummern)
frei lesbar
• IS-Codes aufgedruckt
• Verschlüsselte Honeywell-Applikation
für MB-Secure
• Aufbringen weiterer Applikationen
möglich
• Kompatibel zu TouchCenter, Tagalarm
plus etc.
• Nur eine Person / Benutzer
erforderlich in MB-Secure
• Benötigt kein IQ MultiAccess oder IQ
SystemControl

Die Einbauleser “Insertic Touch” sind geeignet zum Einbau in Standard uP-Schalterdosen. Durch die flache Bauweise ragen die Leser nur 21 mm aus der Wand. In Verbindung mit dem edlen Glasdesign fügen sich die Leser sowohl im industriellen als auch im privaten Umfeld harmonisch ein.
LED-Anzeigen
Die 3 LEDs des Lesers (grün, gelb, rot) werden im Normalbetrieb grundsätzlich von der AWE / Zentrale angesteuert. Abhängig von der eingesetzten AWE bzw. Zentrale ist die Funktion festgelegt oder kann über die Programmierung definiert werden.
Die hellen Leuchtsymbole und ein integrierter Summer geben klare Rückmeldungen während der Bedienung.
Optionaler Montagerahmen
Durch den passenden Montagerahmen, kann der Leser auch ohne uP - Dose individuell montiert werden.

Modul zur Adaptierung konventioneller Anschlusstechnik in ein BUS-2- oder BUS-1 System.

Der Akustisch/Optische Signalgeber 2MG BUS-2 dient zur Erweiterung einer
MB-Secure- oder MB12/24/48/100/256 plus-Einbruchmelderzentrale mit
Ansteuerung und Energieversorgung über den BUS-2.
Bei Betrieb an der MB-Secure stehen dabei ein optischer und ein akustischer
Signalgeber mit individuell einstellbarer Lichtfolge, Helligkeit, Tonfolge und Lautstärke sowie zwei frei programmierbare Meldergruppeneingänge zur Verfügung.
Für den Betrieb an einer MB12/24/48/100/256 plus steht ein Kompatibilitätsmodus (Modultyp 5 Ausgangs-Modul BUS-2) zur Verfügung.
Dabei sind fünf unterschiedliche Ansteuerungsmodi für die beiden Signalgeber programmierbar, die Meldergruppeneingänge werden im Kompatibilitätsmodus nicht unterstützt.

Leistungsmerkmale:
• Betrieb am BUS-2
• Optischer Signalgeber (Hochleistungs-LEDs)
• Akustischer Signalgeber (Piezo)
• Lichtfolge, Helligkeit, Tonfolge und Lautstärke individuell programmierbar (nur bei MB-Secure)
• 2 Meldergruppeneingänge frei programmierbar (nur bei MB-Secure)
• Überwachungsfenster 4k - 14k und 20% / 30% / 40%
• Deckelkontakt und Abreißkontakt
• Firmware-Update über BUS-2
• Am BUS-2 der Zentralen MB12/24/48/100/256 plus als 5 Ausgangs-Modul BUS-2 im
Kompatibilitätsmodus einsetzbar (nur Signalgeber)

Technische Daten:
Betriebsnennspannung: 12 V DC
Betriebsspannungsber.: 9 V bis 15 V DC
Stromaufnahme bei 12 V DC:
- Meldergruppen offen: <4,0 mA
- zusätzlich pro Meldergruppe mit 12k1 abgeschlossen: <0,4 mA
- Akust. Signalgeber: <50 mA
- Opt. Signalgeber: <25 mA
Meldergruppeneingänge:
- Abschlusswiderstand wählbar: 4k-14k
- Überwachungsbereich: +-40%
Lautstärke akust. Signalgeber: einstellbar bis ca. bis 100 dB(A)
Schutzart nach EN 60529: IP40
Umweltklasse gemäß VdS: II
Betriebstemperaturber.: -5°C bis +45°C
Farbe: verkehrsweiß (ähnlich RAL 9016)

Vollintegriertes Zutrittskontrollsystem
für die Verwaltung von bis zu 16 Türen.
Mit Lizenzierungsmöglichkeit zum
funktionalen Ausbau des Grundsystems bei
sich verändernden Anforderungen ohne
Austausch der Anlage.

Lizenzoption zur Erweiterung von 2 Türen im ACS PRO 2-Tür Basismodell.
Bis zu 1 Lizenz pro ACS PRO Controller möglich für 4-Tür Verwendung und für Aktivierung der zwei externen RS-485 Busse.
Nur ab Verwendung dieser Lizenz (ACS-LIC2D) kann die 4-Tür Lizenz (ACS-LIC4D) angewandt werden.

19-Zoll-Metallgehäuse mit Netzteil, LED-Anzeigung und Summer-Aus-Taste.
Zum Einbau eines ACS PRO Zutritt-Controllers als Einheit in einem 19-Zoll-Schrank.

Zur Verwendung eines ACS PRO 19-Zoll-Gehäuses in einem 19-Zoll-Schrank mit einer Maximaltiefe von 800 mm. Die Gleitschienen sind notwendig für einem einfachen Einbau und Wartung der ACS PRO Zutrittskontrolle

Metallrahmen zum Einbau von 24 RJ45 Kupplungen. Zur Verwendung an der Vorderseite des ACS PRO 19-Zoll-Gehäuses. Ermöglicht den Anschluss an die Feldverkabelung über Patchkabel mit RJ45-Kupplungen. Standardmäßig ausgestattet mit 12, erweiterbar auf bis zu 24 RJ45-Kupplungen. Es wird empfohlen, für die Erweiterung RJ45CPLRCT6A zu nutzen.

Metalrahmen zum Einbau von 24 RJ45 Kupplungen. Zur Verwendung an der Vorderseite des ACS PRO 19-Zoll-Gehäuses. Ermöglicht den Anschluss an die Feldverkabelung über Patchkabel mit RJ45-Kupplungen. Es wird empfohlen, für die Erweiterung RJ45CPLRCT6A zu nutzen

Zur Verwendung im Metallrahmen MPACSENCRJ oder MPACSENC00RJ im ACS PRO 19-Zoll-Gehäuse um die Anzahl der RJ45-Anschlüsse zu erweiteren.

Übertragungsgeschwindigkeit bis 10 GBit
Kategorie (ISO): 6A
Klasse (ISO/IEC): EA

Beschreibung
Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind lageunabhängig, tiefentladesicher, zyklenfest, langlebig (4 bis 5 Jahre) und hoch belastbar. Die Ladespannung für 12 V-Akkus (6 x 2,3 V pro Zelle) beträgt 13,8 V bei einer Umgebungstemperatur von +20° C.

GSM/2G/3G/4G Außenantenne mit Befestigungsbügel, Kabeladapter SMA auf MMCX und Montagematerial. Antennengewinn 2-3dBi. Geeignet für MB-PROCLTEE, 057590.10, 057590.20, 057575.10 sowie 057810

Verlängerungskabel mit SMA-Steckverbinder für Außenantenne 057591.10 und 057591.20, geeignet für MB-PROCLTEE, 057590.10. 057590.20 und 057575.10.

Sicht- und Wetterschutz für luminAXS-Leser gemäß VdS

Technische Daten
Abmessungen (B x H x T) 95,9 x 89,6 x 62 mm

Mit dem elektromechanischen Sperrelement wird der Zugang zum scharfgeschalteten Bereich einer Einbruchmeldeanlage verhindert.
VdS: G195097 (EMT), Klasse C
