Bausatz für die Montage des Lüftungskanalbausatzes 781463 an/auf runden bzw. isolierten Lüftungskanälen.

Addressierbarer Mehrkriterienmelder des Typs IQ8Quad für den Einsatz als Lüftungskanalmelder im Bausatz 781463 oder 781443.
Die Detektion mittels neuartiger Sensorik, zur Erkennung von offenen Bränden, Schwelbränden und Bränden mit hoher Wärmeentwicklung, ermöglicht nun die Erkennung von kleinsten Partikeln in Lüftungskanälen.
Der Leitungstrenner ist im Melder integriert. Eine Melderparallelanzeige ist zusätzlich anschließbar.

Betriebsbuch für Brandmeldeanlagen (Format DIN A5) zum Eintrag von Betriebszuständen, Ereignissen, Instandhaltungen usw.

Brandschutz-Hängegehäuse mit Türanschlag "rechts" zur Aufnahme einer BMZ IQ8Control C/M BMZ Compact und einer FlexES Control FX10 mit maximal drei Zentralengehäusen, oder zwei ext. Netzteile DCU2403 (Art 805683).
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 164 kg
Abmessungen Außen (B × H × T): 648 × 1384 × 449 mm

Brandschutz-Hängegehäuse mit Türanschlag "links" zur Aufnahme einer BMZ IQ8Control C/M BMZ Compact und einer FlexES Control FX10 mit maximal drei Zentralengehäusen, oder zwei ext. Netzteile DCU2403 (Art 805683).
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 164 kg
Abmessungen aussen (B × H × T): 648 × 1384 × 449 mm

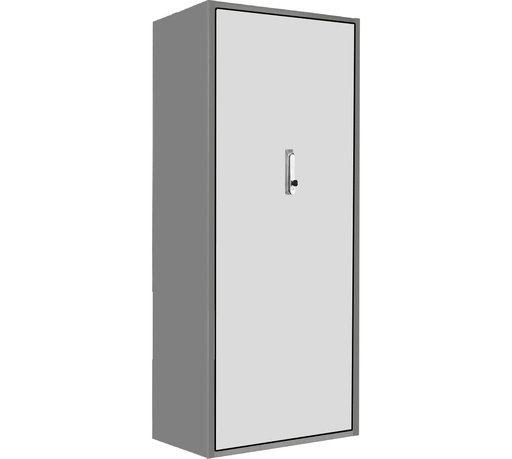

Brandschutz-Standgehäuse mit Türanschlag "rechts" zur Aufnahme einer BMZ IQ8Control C/M, oder einer FlexES Control FX18 mit maximal fünf Zentralengehäusen.
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 237 kg
Abmessungen aussen (B × H × T): 648 × 2048 × 449 mm

Brandschutz-Standgehäuse mit Türanschlag "links" zur Aufnahme einer BMZ IQ8Control C/M, oder einer FlexES Control FX18 mit maximal fünf Zentralengehäusen.
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 237 kg
Abmessungen Außen (B × H × T): 648 × 2048 × 449 mm

Überspannungs-Schutzmodul als 4-poliges Reiheneinbaugerät.
Platzsparendes Kombi-Ableiter-Modul zum Schutz von 2 Doppeladern symmetrischer Schnittstellen mit galvanischer Trennung.

Technische Daten:
- Nennspannung: 24 V
- Nennstrom: 1 A @ 45 °C
- Höchste Dauerspannung AC: 23,3 V AC
- Höchste Dauerspannung DC: 33 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 10 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

Platzsparendes Kombi-Ableiter-Modul mit LifeCheck zum Schutz von einer Doppelader hochfrequenter Bussysteme, wahlweise direkte oder indirekte Schirmerdung.

Technische Daten:
- Nennspannung: 5 V
- Nennstrom: 1 A @ 45 °C
- Höchste Dauerspannung AC: 4,2 V AC
- Höchste Dauerspannung DC: 6 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 9 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

Zweipoliger Ableiter bestehend aus Basiselement und gestecktem Schutzmodul, mit potentialfreiem Fernmeldekontakt zur unabhängigen Störungsweiterleitung.

Technische Daten:
Nennspannung 230 V AC
Höchste Dauerspannung AC 255 V AC
Höchste Dauerspannung DC 255 V DC
Nennlaststrom AC 25 A
Gesamtableitstoßstrom (80/20)
[L+N-PE] 5 kA
Kombinierter Stoß 6 kV
Kombinierter Stoß [L+N-PE] 10 kV
Schutzpegel [L/N-PE] 1500 V
Schutzpegel [L-N] 1250 V
Ansprechzeit [L/N-PE] 0 ns
Ansprechzeit [L-N] 0 ns
Umgebungstemperatur -40 °C ... 85 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 20
Maße: B × H × T (mm): ca 90 × 66 × 18

Platzsparendes Kombi-Ableiter-Modul zum Schutz von 2 Doppeladern
symmetrischer Schnittstellen mit galvanischer Trennung.
Je Ringleitung ist ein ÜSS-Modul erforderlich!

Technische Daten:
- Nennspannung: 48 V
- Nennstrom: 1 A @ 45 °C
- Höchste Dauerspannung AC: 38,1 V AC
- Höchste Dauerspannung DC: 54 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 10 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20 (gesteckt)

Energetisch koordinierter Kombiableiter zum Schutz von erdfreien DC-Versorgungen für Hutschienenmontage. Schutz überwachter und potenzialfreier Steuerausgänge bis 36 Volt.

Technische Daten:
- Nennspannung: 36 V
- Nennstrom: 7 A @ 40 °C
- Höchste Dauerspannung DC: 45 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 5 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

Basisteil als sehr platzsparende, 4-polige, universelle Durchgangsklemme zur
Aufnahme des Ableiter-Moduls ohne Signalunterbrechung. Die sichere Erdung des Ableiter-Moduls wird über den Hutschienen-Tragfuß mittels Schnappbefestigung hergestellt. Da sich keinerlei Bauelemente der Schutzschaltung im Basisteil befinden, beschränken sich Wartungsarbeiten auf die Schutzmodule.

Technische Daten:
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20
