μP gesteuerte Brandmelderzentrale mit
255 frei programmierbaren Meldergruppen
nach DIN EN54-2, DIN EN54-4 und VdS

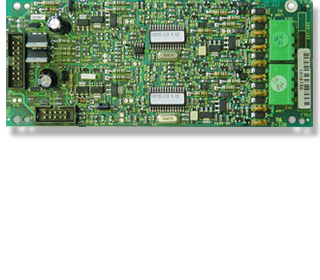

Serienmäßige Ausstattung mit
2 Ringbusleitungen:
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
- programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- P2P-CU Netzwerkkarte für den Aufbau
eines Peer-to-Peer-Netzwerkes mit bis
zu 8192 Gruppen, bestehend aus bis zu
32 Brandmelderzentralen Typ NF 500
bzw. NF 5000 und bis zu 94 weitere
Netzwerkknoten
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der Ringbusteil-
nehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und Wartungseinstellun-
gen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,36 A
Akkukapazität max. 2 x 38 Ah
Umgebungstemperatur -5 °C ... 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Schutzart IP 30
Farbe grau, ähnlich RAL 7021
Gewicht ca. 15 kg (ohne Akku)
Abmessungen B: 400mm H: 500mm T: 153mm
CE-Zertifikat 0786-CPD-20878

µP gesteuerte Brandmelderzentrale mit 16
Meldergruppen und 16 Steuergruppen nach
DIN EN54-2, DIN EN54-4 und VdS
Serienmäßige Ausstattung mit einer
Ringbussleitung:
- Verdrahtung in 2-Draht-Technik als
Ring, Stern und Stich
- pro Ringbus 198 adressierbare
Einzelelemente
- automatische Programmierungs-
möglichkeit
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- LCD-Display mit 2x40 Zeichen Klartext
mit Hintergrundbeleuchtung
- 16 Gruppeneinzelanzeigen Alarm,
Störung, Abschaltung
- Ereignisspeicher mit Datum und
Uhrzeit der letzten 512 Ereignisse
- 11 programmierbare Passwörter für
Tastaturfreigabe
- 1 Ausgang, wahlweise AE-, ÜE- oder
überwachter Relaisausgang
- 2 Ausgänge, wahlweise AE-, überwachter
oder nicht überwachter Relaisausgang
(Werkseinstellung: Sammelfeuer und
Sammelstörung)
- 2 programmierbare Transostorausgänge
von je 60 mA
- 2 digitale Eingänge (ÜE-Rückmeldung
bzw. Star Tag / Nacht- Modus)
- Anschluss Feuerwehrbedienfeld
- Serielle Schnittstelle zum Anschluss
eines Druckers, Paralleltableaus oder
FAT
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-/ Nachtschaltung
- Netzladegerät PSU3A
- Schlüsselschalter
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,13 A
Akkukapazität max. 2x48 Ah
Umgebungstemperatur -5°C ... 45°C
Rel. Luftfeuchte < 95%
(nicht kondensierend)
Schutzart IP 30
Farbe lichtgrau, ähnlich RAL 7021
Gewicht ca. 15 kg (ohne Akku)
Abmessungen B: 500mm H: 620mm T: 232mm
CE-Zertifikat 0786-CPD-20851

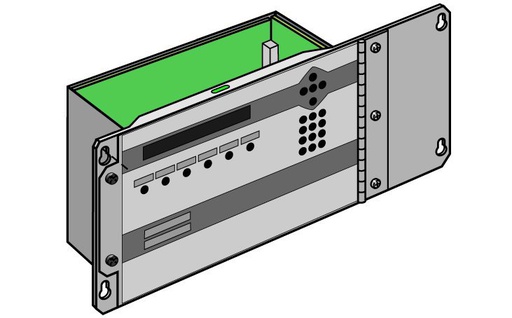

µP gesteuerte Brandmelderzentrale mit 16
Meldergruppen und 16 Steuergruppen nach
DIN EN54-2, DIN EN54-4 und VdS
Serienmäßige Ausstattung mit einer
Ringbussleitung:
- Verdrahtung in 2-Draht-Technik als
Ring, Stern und Stich
- pro Ringbus 198 adressierbare
Einzelelemente
- automatische Programmierungs-
möglichkeit
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- LCD-Display mit 2x40 Zeichen Klartext
mit Hintergrundbeleuchtung
- 16 Gruppeneinzelanzeigen Alarm,
Störung, Abschaltung
- Ereignisspeicher mit Datum und
Uhrzeit der letzten 512 Ereignisse
- 11 programmierbare Passwörter für
Tastaturfreigabe
- 1 Ausgang, wahlweise AE-, ÜE- oder
überwachter Relaisausgang
- 2 Ausgänge, wahlweise AE-, überwachter
oder nicht überwachter Relaisausgang
(Werkseinstellung: Sammelfeuer und
Sammelstörung)
- 2 programmier Transostorausgänge von
je 60 mA
- 2 digitale Eingänge (ÜE-Rückmeldung
bzw. Star Tag / Nacht- Modus)
- Anschluss Feuerwehrbedienfeld
- Serielle Schnittstelle zum Anschluss
eine Druckers, Paralleltableaus oder FAT
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tach-/ Nachtschaltung
- Netzladegerät PSU3A
- Schlüsselschalter
Technische Daten:
Nennspannung 230V AC
Nennfrequenz 50 bis 60 Hz
Nennstrom 0,13 A
Akkukapazität max. 2x12 Ah
Umgebungstemperatur -5°C bis 45°C
Rel. Luftfeuchte <95%
(nicht kondensierend)
Schutzart IP30
Farbe lichtgrau, ähnlich RAL 7021
Gewicht ca. 9 kg (ohne Akku)
Abmessungen B: 500mm H: 400mm T: 133mm
CE-Zertifikat 0786-CPD-20851

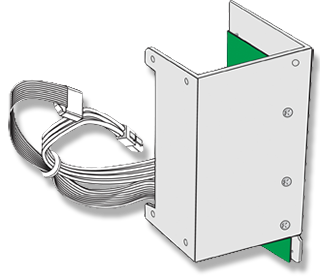

Für aP-Montage. Ermöglicht die
gleichzeitige Aktivierung von bis zu 98
ringbusgespeisten Alarmgebern pro Ring;
erhöht den Alarmstrom der Ringleitung
um 1A und belegt eine Adresse auf der
Ringleitung der BMZ:
- NF 300, NF 3000, NF 500 bzw. NF 5000
(ab Firmware V4.21,LIB V9.00 und
E-LIB V3.02)
- NF 30/50-Reihe (ab Firmware V5.04 und
Ringsoftware V9.00)
Technische Daten:
Nennspannung 230 VAC
Nennfrequenz 48 bis 63 Hz
Ruhestrom ca. 1 mA
Akkukapazität max. 2 x 12 Ah
Umgebungstemperatur -5 °C bis 45 °C
Rel. Luftfeuchte 10 bis 93 %
(nicht kondensierend)
Abmessungen B: 380mm H: 365mm T: 106mm
CE-Zertifikat 0786-CPD-20604

Technische Daten:
Farbe grau, ähnlich RAL 7021
Abmessungen B: 567mm H: 467mm T: 20mm
B: 33 mm (Rahmen)

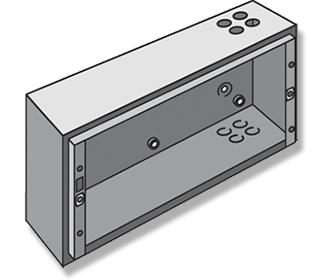

Normale Tiefe ohne Erweiterung.
Benötigt eine Abdeckung MCK-B.
Platz für BEK-3000 und BEK-5000 mit
PSU3A oder PSU-DTP.
Technische Daten:
Akkukapazität max. 2 x 12 Ah
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 400mm T: 122mm

Normale Tiefe mit einer Erweiterung.
Benötigt eine Abdeckung MCK-B und eine
Abdeckung ECK-B. Platz für BEK-3000/5000
mit PSU3A oder PSU-DTP und 1 Einschub
LED-KIT-64 oder PRN-IDKIT.
Technische Daten:
Akkukapazität max. 2 x 17 AH
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 620mm T: 122mm

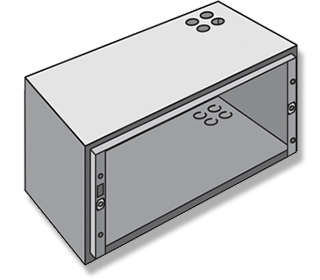

Tiefere Ausführung mit einer Erweiterung. Benötigt eine Abdeckung MCK-B und eine Abdeckung ECK-B. Platz für BEK-3000/5000 mit PSU3A bzw. PSU-DTP, PSU7A und 1 Einschub LED-KIT-64 oder PRN-IDKIT.

Technische Daten:
Akkukapazität max. 2 x 38 AH
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 620mm T: 220mm

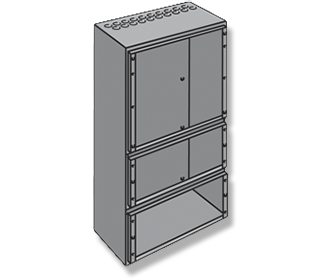

Normale Tiefe mit zwei Erweiterungen.
Benötigt eine Abdeckung MCK-B und zwei
Abdeckungen ECK-B. Platz für BEK-3000/5000
mit PSU3A oder PSU-DTP und 1 Einschub
LED-KIT-64 oder PRN-IDKIT.
Technische Daten:
Akkukapazität max. 2 x 17 AH
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 840mm T: 122mm

Tiefere Ausführung mit zwei Erweiterungen.
Benötigt eine Abdeckung MCK-B und zwei
Abdeckungen ECK-B. Platz für BEK-3000/5000
mit PSU3A bzw. PSU-DTP, PSU7A und
bis zu 2 Einschübe LED-KIT-64, LED-KIT-128
oder PRN-IDKIT.
Technische Daten:
Akkukapazität max. 2 x 38 AH
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 840mm T: 220mm

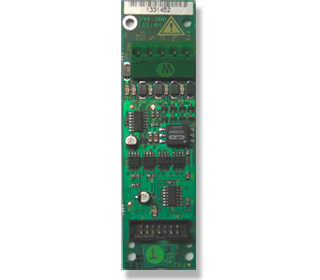

Wandelt eine vorhandene RS 232-Schnittstelle in eine galvanisch getrennte
RS 232 um, damit Lageplantableaus und Fremdgeräte angeschlossen werden können, ohne einen Erdschluss an der BMZ zu verursachen.

Technische Daten:
- Ruhestrom ca. 20 mA
- Gewicht ca. 200 g
- Abmessungen B: 32mm H: 117mm T: 25mm

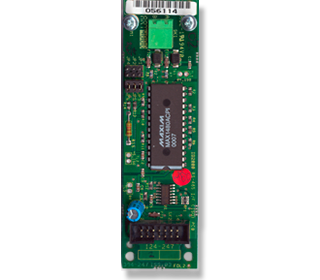

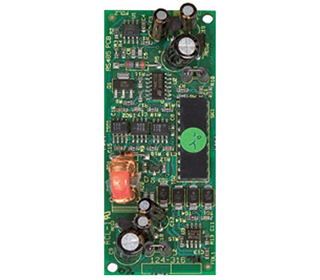

Erweitert die Brandmelderzentrale um eine galvanisch getrennte
RS 485-Schnittstelle. Diese Schnittstelle ermöglicht die
Anbindung des Fernbedienfeldes IDR-6A an die BMZ. Max. 1 ISO-RS485 pro BMZ.
Technische Daten:
- Ruhestrom: ca. 40 mA
- Gewicht: ca. 200 g
- Abmessungen: B: 32mm H: 117mm T: 25mm

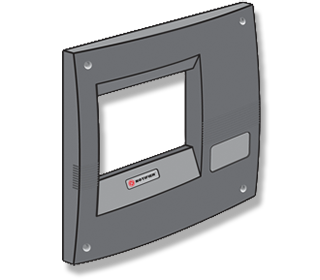

Normale Ausführung

Technische Daten:
Farbe grau, ähnlich RAL 7021
Gewicht ca. 3 kg
Abmessungen B: 500mm H: 400mm T: 31mm

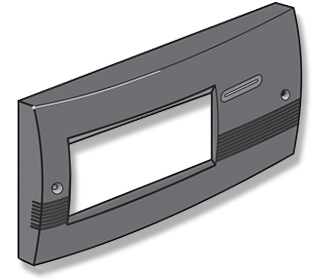

Normale Ausführung. Mit Schlitz für Einbaudrucker PRN-ID.

Technische Daten:
Farbe grau, ähnlich RAL 7021
Gewicht ca. 2 kg
Abmessungen B: 500mm H: 220mm T: 31mm

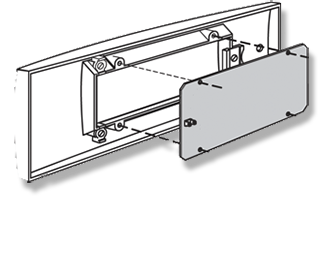

Kann verwendet werden für den Einbau von Schaltern in die BMZ.

Technische Daten:
Farbe grau, ähnlich RAL 7021
