Benötigt eine Abdeckung ECK-B. Platz für
1 Einschub LED-KIT-64, PRN-ID-KIT oder
BP-ECK.
Technische Daten:
Akkukapazität max. 2 x 17 Ah
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 220mm T: 122mm

Tiefere Ausführung. Benötigt eine
Abdeckung ECK-B. Platz für 1 Einschub
LED-KIT-64, PRN-IDKIT oder BP-ECK.
Technische Daten:
Akkukapazität max. 2 x 38 Ah
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 220mm T: 222mm

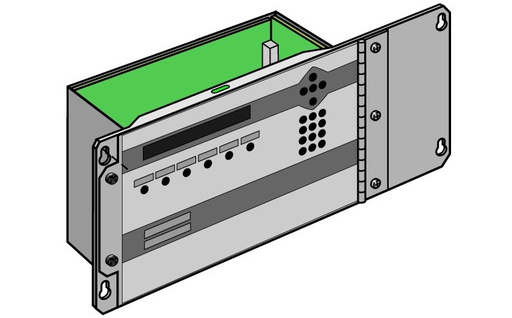

Die NF3000 ist eine moderne, anspruchsvolle Brandmelderzentrale mit einem sehr
guten Preis-Leistungsverhältnis. Im Vollausbau der NF3000 können 8 Ringleitungen, bestückt mit bis zu 1.584 Ringelementen, verwaltet werden. Diese
Brandmelderzentrale wurde entwickelt gemäß der Anforderungen nach DIN EN54
Teil 2 und 4, sowie zusätzlichen lokalen Anforderungen der unterschiedlichen
Europäischen Länder.
Serienmäßige Ausstattung mit 2 Ringbusleitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare Einzelelemente
- Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei
- programmierbare Matrix
- Grafisches LCD Display mit 240 x 64 Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit der letzten 600 Ereignisse
- 2 überwachte Relais für Hauptmelder bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung der Hauptmelder
- 2 überwachte Relais für Alarmgeber bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum Anschluss eines Druckers, Paralleltableaus oder FAT
- Autoprogrammierung der Ringbusteilnehmer
- Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen Melder
- Individuelle Anzeige aller Meldermesswerte
- Mehrere Alarm- und Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest (Einmannrevision)
- Tag-Nachtschaltung

Technische Daten:
Ruhestrom ca. 165 mA
Gewicht ca. 3,5 kg (ohne Akku)
Abmessungen B: 465 mmH: 217mm T:115 mm

Ermöglicht den Einbau eines PSU7A mit
2 Akkus je 78 Ah oder 4 Akkus je 65 Ah.
Technische Daten:
Akkukapazität max. 4 x 65 Ah
Farbe grau, ähnlich RAL 7021
Abmessungen B: 685mm H: 510mm T: 241mm

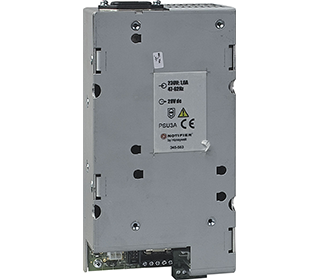

Ist bei der Verwendung eines anderen Netzteiles als das PSU3A notwendig. Es ermöglicht eine Anbindung und Überwachung des abgesetzten Netzteils PSU7A nach EN 54-4. Zusätzlich stellt das integrierte Stabilisatormodul sicher, dass bei Netzausfall die Ringspannung stabil bleibt bis zur Entladeschlußspannung der Akkus.
Wird seitlich am Modul BEK-3000 bzw. BEK-5000 befestigt.

Technische Daten:
Gewicht ca. 1 kg
Abmessungen B: 105mm H: 205mm T: 120mm

Nach EN54-2 notwendig, sobald mehr als 512 Ringbuselemente an die NF 3000 bzw. NF 5000 angeschlossen werden.
Erweitert die BMZ um 2 Ringe. Maximal 3 E-LIB-Platinen pro BMZ.

Technische Daten:
Ruhestrom ca. 45 mA
Gewicht ca. 250 g
Abmessungen B: 465mm H: 217mm T: 115mm

Erweitert die NF 30-A bzw. die NF 50-A
um eine galvanisch getrennte RS 485-
Schnittstelle. Diese ermöglicht eine
Anbindung von bis zu 16 Fernanzeige-
feldern vom Typ IDR-2P bzw. IDR-2A an
die BMZ.

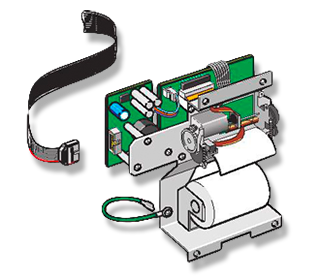

Mit Aussparung für Einbaudrucker PRN-ID.
Mit einer roten und einer gelben LED
pro Gruppe. Erfordert eine Erweiterung
im Zentralengehäuse bzw. ein
Zusatzgehäuse.
Technische Daten:
Ruhestrom ca. 15 mA
Gewicht ca. 650 g
Abmessungen B: 465mm H: 170mm T: 20mm

Mit Aussparung für Einbaudrucker PRN-ID.
Mit einer roten und einer gelben LED
pro Gruppe. Erfordert eine Erweiterung
im Zentralengehäuse bzw. ein
Zusatzgehäuse.
Technische Daten:
Ruhestrom ca. 15 mA
Gewicht ca. 650 g
Abmessungen B: 465mm H: 170mm T: 20mm

Wird in einem Zusatzgehäuse BZG III montiert bzw. an der Rückwand der Gehäuse BB2-1B und BB2-2B befestigt.
Benötigt ein PSU-DTP Modul in der Brandmelderzentale. Dauerstromentnahme von 3A im Normalzustand bzw. 7A bei Alarmzustand. Geeignet für bis zu 4 x 65 Ah Akkus.

Technische Daten:
Gewicht ca. 3 kg
Abmessungen B: 350mm H: 230mm T: 70mm

Erweitert die NF 3000 bzw. NF 5000 Brandmelderzentrale um 2 Standard
Ringleitungen.
Maximal 3 LIB-Platinen pro BMZ.

Technische Daten:
Ruhestrom ca. 35 mA
Gewicht ca. 250 g
Abmessungen B: 64mm H: 152mm T: 25mm

Bausatz, bestehend aus:
- 1 x Adapterplatte
- 1 x Blindplatte
- Zubehör
Technische Daten:
Farbe grau, ähnlich RAL 7021
Gewicht ca. 6,75 kg
Abmessungen 6 HE

Bausatz, bestehend aus:
- Zubehör
- 1 x Adapterplatte zur Aufnahme von
einer 64 Gruppeneinzelanzeigeplatine
und dem Einbaudrucker Typ PRN-ID
- 1 x Abdeckung mit Schlitz für
Einbaudrucker
Technische Daten:
Farbe grau, ähnlich RAL 7021
Gewicht ca. 2,75 kg
Abmessungen 6 HE

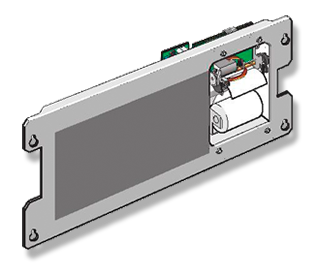

Bausatz, bestehend aus:
- 1 x Adapterplatte zur Aufnahme vom
Druckermodul Typ PRN-ID-KIT
- 1 x Blindplatte mit Schlitz für
Einbaudrucker
- Zubehör
Technische Daten:
Farbe grau, ähnlich RAL 7021
Gewicht ca. 2,5 kg
Abmessungen 6 HE

Bausatz, bestehend aus:
- 1 x Adapterplatte
- 1 x Blindplatte
- Zubehör
Technische Daten:
Farbe grau, ähnlich RAL 7021
Gewicht ca. 6,75 kg
Abmessungen 6 HE

Bausatz, bestehend aus:
- 1 x Adapterplatte zur Aufnahme von
einem PSU7A. Diese Adapterplatte hat
auch Halterungen für die Universal-
montageplatte Typ MP II
- 1 x Blindplatte, Zubehör
Technische Daten:
Farbe grau, ähnlich RAL 7021
Gewicht ca. 5,5 kg
Abmessungen 6 HE

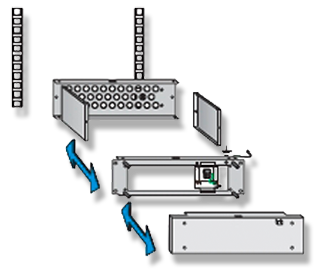

Bausatz, bestehend aus:
- 1 x Adapterplatte mit
Kabeldurchführung
- 2 x Seitenwand
- 1 x Frontplatte mit Netzanschluss
- 1 x Blindplatte
- Zubehör
Technische Daten:
Farbe grau, ähnlich RAL 7021
Gewicht ca. 4,5 kg
Abmessungen 3 HE
