Geeignet für Melder der Serie OPAL, 700
und 800. Für Boden- und Deckenmontage.
Technische Daten:
Einstellwinkel 0 bis 90°
Höhe 200 bis 350mm

Geeignet für Melder der Serie OPAL, 700
und 800. Für Boden- und Deckenmontage.
Technische Daten:
Einstellwinkel 0 bis 90°
Höhe 400 bis 550mm

Bestehend aus 3 Prismenreflektoren,
damit diese mit dem bereits vorhandenen
Prismenreflektor zu einer quadratischen
Fläche montiert werden können.
Technische Daten:
Reichweite 70 bis 100 m
Abmessungen B: 200 mm H: 200 mm (3x)

Ermöglicht die Decken- oder Wandmontage
des Rauchmelders oder des
Prismenreflektors. Beim Einsatz mit dem
Rauchmelder ist zusätzlich das
Distanzstück BEAM-SMK erforderlich. Die
zulässige Abweichung von der optischen
Achse darf nicht mehr als 10° betragen.

Technische Daten:
Reichweite 5 bis 70 m
Abmessungen B: 267 mm H: 381 mm T: 43 mm

Der Melder reagiert nur auf dem
kurzwelligen Anteil des UV-Bereiches.
Eine Beeinflussung durch Glut und
Glühlampen lässt sich ausschließen.
Ansprechzeit abhängig v. Entfernung zur
Flamme, Größe und Art der Flamme und der
Auswertung. Drei Blenden (90°, 40° und
28° Sichtwinkel) sind im Lieferumfang
enthalten.
- Germanischer Lloyd: Nr. 47880-03HH
- Lloyd‘s Register: Nr. 04/20015
- Ansprechverhalten: Klasse 1 (EN54- 10)
Technische Daten:
Betriebsspannung 19,2 ... 28,8 V DC
Stromaufnahme @ 24 V DC ca. 33 mA
Anwendungstemperatur -20 °C ... 70 °C
Schutzart IP 54
Gewicht ca. 800 g
Abmessungen B: 150mm H: 200mm T: 150mm
CE-Zertifikat 0786-CPD-20515

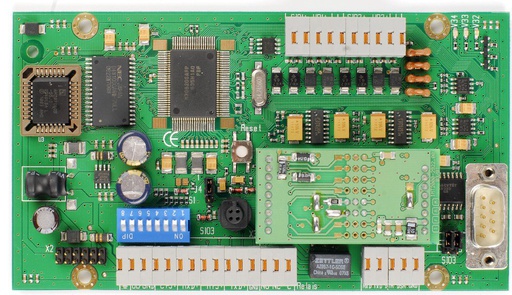

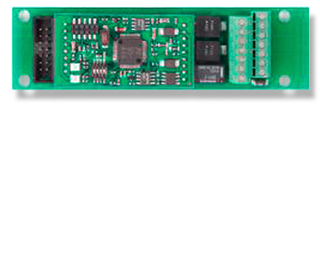

Zur redundanten Ansteuerung eines FAT 2002 RE. Gemäß Forderung aus der
DIN 14675 kann mit diesem Interface die BMZ-Schnittstelle als redundanter
Übertragungsweg ausgeführt werden. Diese Platine kann statt einer ISO-RS232 in
die NF 300, NF 3000, NF 500 bzw. NF 5000 eingebaut werden.

Feuerwehranzeigetableau mit
Klartextanzeige mit 4 Zeilen zu je 20
Zeichen. Ansteuerung über serielle
Schnittstelle der BMZ. 4 Tasten für die
Bedienung der Anzeige, Sammelanzeigen
Alarm, Störung, Abschaltung und Betrieb.
Summer. Das FAT 2002 wird direkt über
eine serielle RS 232-Schnittstelle der
BMZ angesteuert.
Technische Daten:
Betriebsspannung 10 bis 30 VDC
Stromaufnahme bei 24V ca. 18 mA
Alarmstrom bei 24V ca. 75 mA
Farbe kieselgrau, ähnlich RAL7032
Abmessungen B: 255mm H: 185mm T: 58mm

Zweiflügeliges Stahlblechgehäuse,
geeignet für aP- oder Unterputzmontage.
Zentrale Türöffnung für beide Türflügel
durch Feuerwehrschließung
(Halbzylinder vorbereitet).
Linke Seite:
- Tür mit Klarsichtfeld mit FAT2002
- Feuerwehrbedienfeld FBF2001
- Handfeuermelder (vorbereitet)
Rechte Seite:
- Stahlblechtür mit Beschriftung
Feuerwehr - Laufkarten
- 2 Aufnahmefächer für max. 100 Stück
A3-quer-Feuerwehrlaufkarten
Technische Daten:
Betriebsspannung 10 bis 30 VDC
Stromaufnahme bei 24V ca. 50 mA
Alarmstrom bei 24V ca. 180 mA
Farbe feuerrot, ähnlich RAL3000
Abmessungen B: 830mm H: 560mm T: 100mm
