Technische Daten:
Farbe grau, ähnlich RAL 7021
Abmessungen B: 453mm H: 437mm T: 10mm
B 35mm (Rahmen)

Technische Daten:
Farbe grau, ähnlich RAL 7021
Abmessungen B: 307mm H: 218mm T: 60mm
B: 260mm H: 170mm (Innen)
B: 33mm (Rahmen)

LWL-Erweiterung der P2P-CU Netzwerkkarte
für die Brandmelderzentralen NF 300,
NF 3000, NF 500 und NF 5000.
Geeignet für Multimodefasern 62,5/125 μm
mit Doppeladern.
Technische Daten:
LWL-Anschluss F-ST

Ermöglicht den Einbau eines 80-Zeichen-Druckers für die BMZ NF50, NF50-S,
NF300, NF3000, NF500 und NF5000. Wird über eine interne Druckerschnittstelle
angesteuert. Wird mit Papierrolle geliefert.

Technische Daten:
- Ruhestrom: ca. 11 mA
- Gewicht: ca. 650 g
- Abmessungen: B: 99mm H: 137mm T: 46mm

Zur Vernetzung der Brandmelderzentralen
durch eine Peer-to-Peer Netzwerkkarte
ID2net. Es können bis zu 32 Zentralen
verbunden werden.
Erfordert eine Firmware V.xy in der BMZ

Dauerstromentnahme von 0,6 A im
Normalzustand, bzw. 3 A bei Alarmzustand
der BMZ. Geeignet für 2 x 38 Ah Akkus.
Technische Daten:
Gewicht ca. 3,5 kg
Abmessungen B: 105mm H: 205mm T:60 mm

Ermöglicht den Einbau eines 80-Zeichen
Druckers in eine Erweiterung im
Zentralengehäuse bzw. in ein Zusatz-
gehäuse. Wird mit Papierrolle, Drucker,
Montageplatte und Netzteil geliefert.
Ansteuerung über eine RS232-Schnitt-
stelle.
Technische Daten:
Ruhestrom ca. 11 mA
Gewicht ca. 1,5 kg
Abmessungen B: 465mm H: 170mm T: 40mm

Erweitert die BMZ um 2 potentialfreie Wechsler, die bei Sammelfeuer und Sammelstörung der BMZ automatisch angesteuert werden.

Zum Einbau in die Brandmelderzentralen NFS2, NFS4, NFS8 und NFS8V.

μP gesteuerte Brandmelderzentrale nach
IN EN54-2, DIN EN54-4 und VdS.
Die Zentrale besteht aus mehreren
Modulen. Für den Grundausbau ist ein
BEK-5000 Modul notwendig. Dieses Modul
beinhaltet die Prozessorkarte mit
Systemsoftware, die P2P-CU Netzwerk-
karte, die Anzeige und Bedienungstasten
der BMZ sowie zwei Ringleitungen.<br/>Serienmäßige Ausstattung mit 2 Ringbus-
leitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 19μP gesteuerte Brandmelderzentrale nach
IN EN54-2, DIN EN54-4 und VdS.
Die Zentrale besteht aus mehreren
Modulen. Für den Grundausbau ist ein
BEK-5000 Modul notwendig. Dieses Modul
beinhaltet die Prozessorkarte mit
Systemsoftware, die P2P-CU Netzwerk-
karte, die Anzeige und Bedienungstasten
der BMZ sowie zwei Ringleitungen.
Serienmäßige Ausstattung mit 2 Ringbus-
leitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- P2P-CU Netzwerkkarte für den Aufbau
eines Peer-to-Peer-Netzwerkes mit bis
zu 8192 Gruppen, bestehend aus bis zu
32 Brandmelderzentralen Typ NF 500
bzw. NF 5000 und bis zu 94 weitere
Netzwerkknoten
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der
Ringbusteilnehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und
Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung
Technische Daten:
Ruhestrom ca. 220 mA
Gewicht ca. 3,5 kg (ohne Akku)
Abmessungen B: 465 mmH: 217mm T:115 mm8 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- P2P-CU Netzwerkkarte für den Aufbau
eines Peer-to-Peer-Netzwerkes mit bis
zu 8192 Gruppen, bestehend aus bis zu
32 Brandmelderzentralen Typ NF 500
bzw. NF 5000 und bis zu 94 weitere
Netzwerkknoten
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der
Ringbusteilnehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und
Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung<br/>Technische Daten:
Ruhestrom ca. 220 mA
Gewicht ca. 3,5 kg (ohne Akku)
Abmessungen B: 465 mmH: 217mm T:115 mm

Die 4-fach-Ausgangsplatine erweitert die BMZ um 4 konfigurierbare, leitungsüberwachte Ausgänge nach EN54-13 und 2 konfigurierbare, digitale Eingänge.

Bis zu zwei 4-fach-Ausgangsplatinen können in die BMZ eingebaut werden.

Optionen für die Ausgänge sind:
- Akustik
- ÜE
- Standardschnittstelle Löschen (erfordert RTU01-Platine 020-773)
- Störungs- oder Alarmübertragung

Optionen für die Eingänge sind:
- ÜE-Rückmeldung
- Störungsmeldung übertragen
- Klassenwechsel
- Tag-Betrieb

Anwendung DXc1-M und DXc2-M:
Notwendig bei Verwendung des überwachten Störungsausgang der System I/O-Karte 795-132. Das 020-773 soll in ein Gehäuse an der Übertragungseinheit montiert werden.

Anwendung NFS-Reihe:
Diese Platine wird wird in Verbindung mit der 4-fach-Ausgangsplatine 020-772 verwendet und überwacht die Eingangsleitung auf Kurzschluss und Unterbrechung. Notwendig für Ausgänge vom Typ Übertragungseinheit (Wählgerät), Standardschnittstelle Löschen (SST) und überwachter Störungsausgang. Die Platine soll in ein Gehäuse an der Löschanlage oder der Übertragungseinheit montiert werden.

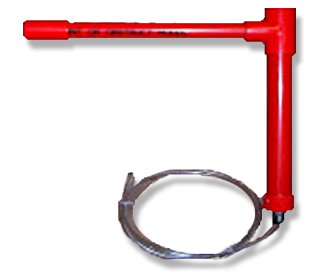

Selbstentwässernder Wasserabscheider
Technische Daten:
Material ABS
Farbe rot

für 25 mm Rohr mit deckenbündiger
Ansaugstelle, bestehend aus:
- T-Stück 02-1007-25
- 1,5 m Ansaugschlauch
- Ansaugstelle für Deckendurchführung

für 25 mm Rohr mit aP-Ansaugstelle
Bestehend aus:
- T-Stück 02-1007-25
- 1,5 m Ansaugschlauch
- Ansaugstelle für Deckendurchführung
