SEHR SCHNELLE MONTAGE DURCH SCHNAPP-GITTER
NUR NOCH 2 BOHRUNGEN FÜR DEN GESAMTEN LAUTSPRECHER
SCHWER ENTFLAMMBARES/SCHLAGFESTES ABS-GEHÄUSE V2 / HB75
50-HZ-STABILER ÜBERTRAGER
BERÜHRUNGSSICHERE 100-V-ANPASSUNGEN
WLA-EN-5424-ZERTIFIZIERTE VERSION:
ZERTIFIKAT-NR: 1293-CPD-0166
- Lautsprecher: 6W/120mm-Breitband
- Leistungsaufnahme: 100V-6-3-1.5W
- Übertragungsbereich: 80-15 000 Hz
- EN-Empfindlichkeit 1W/4M: 78 dB
- Schalldruck max 6W/4M: 86,4 dB
- Schalldruck 1W/1M max. EASE/Ulysses: 97 dB (1,5 KHz)
- Schalldruck 6W/1M max. EASE/Ulysses: 105 dB (1,5 KHz)
- Abstrahl-Winkel H (0,5/1/2/4KHz): 180°/170°/100°/90°
- Abstrahl-Winkel V (0,5/1/2/4KHz): 180°/170°/100°/90°
- B x H x T [mm]: 170 x 230 x 80
- Gewicht [kg]: 1,2
- Farbe: weiß

für SASKIA 5416
Anschluss: RJ45

Erweiterung für Mikrofontischsprechstellen PMB1xx-G mit Tasten für 12 Rufkreise und Taste für Sammelruf. Es können 2 Erweiterungen an einer mikrofontischsprechstelle betrieben werden
- Anzahl der Zonen: 12
- Maximale Stromaufnahme: 20 mA
- Gewicht: 0,7 kg

Notfall-Sprechstelle
- Senden von Emergency-Nachrichten im Live-Modus
- Senden von bespielten Evakuierung / Warnmeldungen
- LEDs zur Visualisierung von Störungen / Ausfälle
- Broadcast-Anrufe
- AUX-Funktion zum Aufruf vorkonfigurierter Nachrichten des PA8506-V system
wahlweise mit Schwanenhalsmikrofon (MC132) oder Handmikro (M132) zu betreiben.
- Spannungsversorgung: 24 Vdc
- Maximale Stromaufnahme @24Vdc: 60 mA
- Typischer Ausgangspegel: 300 mV
- Verzerrung: < 1%
- S/N ratio: > 60 dB
- S/N ratio (“A”): > 65 dB A
- Übertragungsbereich: 130 ÷ 19.000 Hz
- Low Cut Filter: -3 dB / 380 Hz
- Dimensionen (B x H x T): 140 x 80 x 200 mm
- Gewicht: 0,77 k

mit push to Talk Taste P.T.T.
Spiralkabel und passenden Verbindungsstecker für die Sprechstellen PMB132
Gewicht ca. 0,5 kg
None

Notfall-Sprechstelle
- Senden von Emergency-Nachrichten im Live-Modus
- Senden von bespielten Evakuierung / Warnmeldungen
- LEDs zur Visualisierung von Störungen / Ausfälle
- Broadcast-Anrufe
- Zonenauswahl (bis zu 12)
- AUX-Funktion zum Aufruf vorkonfigurierter Nachrichten
wahlweise mit Schwanenhalsmikrofon (MC132) oder Handmikro (M132) zu betreiben.
Rufzonen: 12 (24 Kreise)
Spannungsversorgung: 24 Vdc
Maximale Stromaufnahme @24Vdc: 130 mA
Typischer Ausgangspegel: 300 mV
Verzerrung: < 1%
S/N ratio: > 60 dB
S/N ratio (“A”): > 65 dB A
Übertragungsbereich: 130 ÷ 19.000 Hz
Low Cut Filter: -3 dB / 380 Hz
Dimensionen (B x H x T): 230 x 80 x 200 mm
Gewicht: 1,55 kg

Länge ca. 400 mm
Gewicht ca 0,4 kg
None

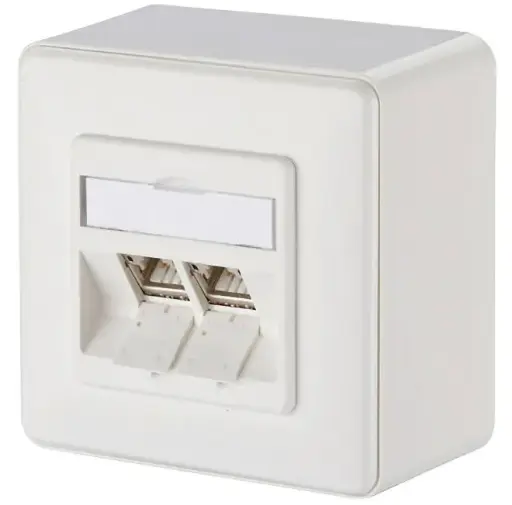

Anschlußdose für Sprechstelle MTP200

Tischsprechstelle mit zahlreichen Ruf- und Schaltfunktionen mittels übersichtlich strukturierter Folientastatur sowie Anzeige-Display.
Einzel-Anwahl von bis zu 256 A/B- Lautsprecherkreisen über 10er-Tastatur.
Anwahl von Gruppenrufen (50) sowie Sammelruf.
Zuweisung des Audiomaterials an ausgewählte Bereiche durch Musikprogramm-Taste.
Zusätzliche 6 frei programmierbare und beschriftbare Funktionstasten mit kombinierter Starttaste zum Auslösen unterschiedlichster Nutzer-Funktionen (z.B. Alarme).
Wahlweise optische und akustische Anzeige von Sammelstörungen der SAZ sowie Auslesen der Einzelstörungen.
Maße: 164×164×55mm
Anschluss: RJ45

Feuerwehrsprechstelle

Mikrofontischsprechstelle mit Tasten für Rufkreise 12, Taste für Sammelruf, Taste für P.T.T. sowie Taste mit Lock-Funktion.
- Mikrofontyp: electret
- Anzahl der Zonen: 12
- Speisung: 18÷36 Vdc
- Maximale Stromaufnahme: 22 mA
- Frequenzgang: 100÷14000 Hz
- Sprachfilter: - 10 dB
- Audioausgangsstufe: 2,2 V max -
- Dynamikbegrenzer: ja
- Gewicht: 0,7 kg

Mikrofontischsprechstelle mit Tasten für Rufkreise 6, Taste für Sammelruf, Taste für P.T.T. sowie Taste mit Lock-Funktion
- Mikrofontyp: electret
- Anzahl der Zonen: 6
- Speisung: 18÷36 Vdc
- Maximale Stromaufnahme: 16 mA
- Frequenzgang: 100÷14000 Hz
- Sprachfilter: - 10 dB
- Audioausgangsstufe: 2,2 V max -
- Dynamikbegrenzer: ja
- Gewicht: 0,6 kg

SmartCell-Funk-Brandwarnanlage - 230 VAC - (ohne Kommunikationsmodul) - für 32 Funk-Brandmelder & 32 Informationsdetektoren

- deutsche Beschriftung - weiß/schwarz
- Vollständig kabellose Brandwarnanlage nach DIN VDE V 0826-2 und ASR 3 und 2.2
- Schnell und einfach zu installieren
- Kompaktes formschönes Gehäuse
- OLED-Display mit 80 Zeichen mit Klartextanzeige für Alarm-, Stör- und
Statusmeldungen
- EN54-2/-4/-13/-21/-25 zugelassen
- Inklusive Netzteil und Notstrombatterie für 48h
- 2 überwachte Eingänge, 2 potentialfreie Ausgangsrelais (Feuer, Störung)
- Aufnahme des optionalen internen Kommunikationsmodul GSM, Ethernet für
SmartCell Services-Cloud zum SMS und E-Mail-Versand
- Bidirektionale Funk-Übertragung mit automatischem Frequenzstörwechsel nach
EN54-25 und VdS
- Überprüft alle 200 Sekunden die Funkstrecke mit programmierbarer Lebend-
Anzeige
- Optische Funkreichweitenanzeige am Melder für einfachste Inbetriebnahme
- Wartungserinnerung mit Report via SMS und E-Mail programmierbar

Technische Merkmale
- Spannungsversorgung: 230VAC/50Hz
- Kabeleinführungen: 4 ober- / 4 unterhalb
- Abmessungen (B x H x T): 275 x 220 x 80 mm
- Gewicht 1550 g
- Schutzart IP30
- Farbe - Weiß / Front schwarz
- Zulassungen gemäß EN54-2, EN54-4, EN54-13, EN54-21 und EN54-25
- Betriebsfrequenz 868 bis 870 MHz
- CPR -Zertifikat DoP: 0359-CPR-00272

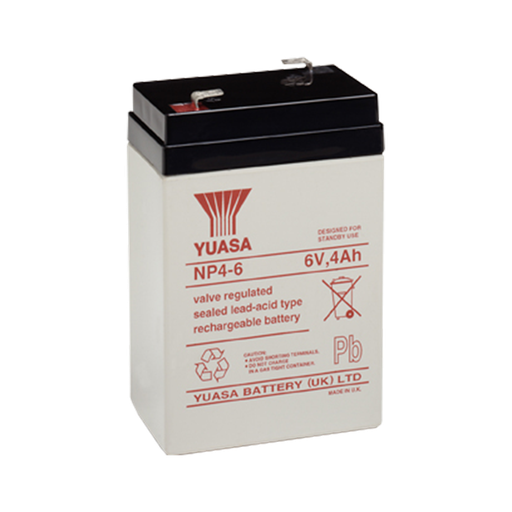

Wartungsfreier Bleiakku zum Einsatz in einer Brandwarnanlage SmartCell, zur Überbrückung bei Netzausfall
- Ladespannung: 6 V DC
- Kapazität: 4 Ah
- Anschluss: Flachkontakt
- Abmessungen B X H X T [mm]: 70 x 105,5 x 47 mm
- Gewicht: 1 kg

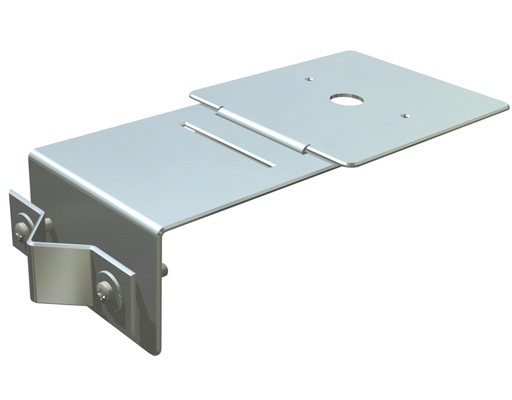

BMH-R
Brandmelder-Halterung für Rohrmontage

- mit abnehmbarer, 3-fach verstellbarer Revisionsklappe
- für Rohrdurchmesser 16 bis 36 mm
- korrosionsgeschützt {feuerverzinkt}
- Abmessungen: (H×B×T) 64×120×250 mm
- Gewicht: ca. 1,5 kg

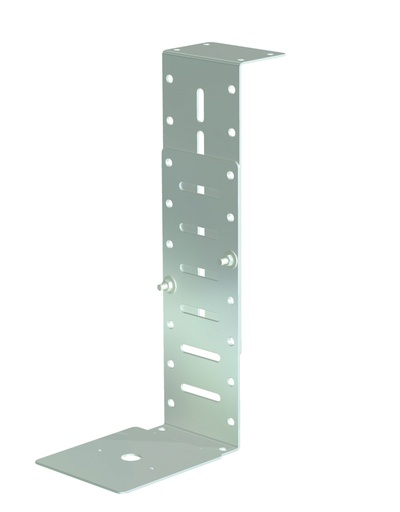

BMH-B/SD
Brandmelder-Halterung für:
• Decken- oder Bodenmontage
• Schräg-Deckenmontage

mit abnehmbarer Halteplatte
verstellbarer Neigungswinkel
höhenverstellbar von 290 bis 530mm
korrosionsgeschützt (feuerverzinkt)
Abmessungen: (H×B×T) 530×100×231 mm
Gewicht: ca. 2 kg

Stele zur freistehenden Montage.
Hochwertige Säule aus V2A-Edelstahl in runder Ausführung,
zum bauseitigen Einbau eines Druckknopfmelders. Zur Montage vor Glaswänden, Rolltreppen oder im freien Raum.
Bodenflansch zum Einbetonieren oder zum Aufschrauben.

Kabeleinführung von unten durch die Montageplatte
Höhe: 1.440 mm
Gewicht: 5 kg

Feuerwehr-Anzeigetableau Einheitliche und einfache Anzeigeeinrichtung nach DIN 14662, Ausgabe 12/02 für Feuerwehren, mitautomatischer Textübernahme - VdS-Anerkennung G204085 - universell, anschaltbar an alle handelsüblichen Brandmeldeanlagen, sowie vorbereitet für VdS 2105-Anzeigemodul und das Smartryx System

- mit zwei Schnittstellen zur redundanten Anschaltung als Feuerwehr-Erstinformation
- Schnitstelle aIs RS232, RS 485/422 und TT'Y
- 4x20 Zeichen Display hintergrundbeleuchtet
- gleichzeitige Darstellung von 2 Meldungen
- Anzeige von bis zu 10000 Meidungen bei automatischer Textübernahme (plug & play}
- Bedienerführung über beleuchtete Tasten
- akustische Neuwertmeldetechnik mit Abstelleinrichtung
- LED-Anzeigen van Sammelalarm, -störung und -abschaltung
- Vorbereitet für ein VdS 2105-Anzeigemodul der FSD-Informationen "entriegelt" und "Alarm"
- vorbereitet für die Implementierung des SMARTRYX Systems zur Intelligenten Melder-Lokalisierung
- SMS über bauseitiges GSM-Modem übertraghar
- ESPA 4.4.4-Protokoll zur Anschaltung von TK-Anlagen
- im Aufputz-Stahlblechgehäuse mit Klarsichttür
- verschließbar durch bauseitigen Feuewehr-Profilhalbzylinder nach DIN 18252
- Betriebsspannung: 10 - 28 V DC
- 170 Grad Türöffnungswinkel
- Kabeleinführung mit Zugentlastung durch die Rückwand
- Schutzart IP40, DIN 40050
- Farbe: RAL 7032 (kieselgrau)
- Abmessungen B/H/T: ca. 250/180/55 mm
- Gewicht: ca. 3 kg

Feuerwehr-Bedienfeld, Einheitliche und einfache Bedieneinrichtung für Feuerwehren nach DIN 14661 Ausgabe 08/01, mit Universalanschaltung für alle handelsüblichen Brandmeldeanlagen

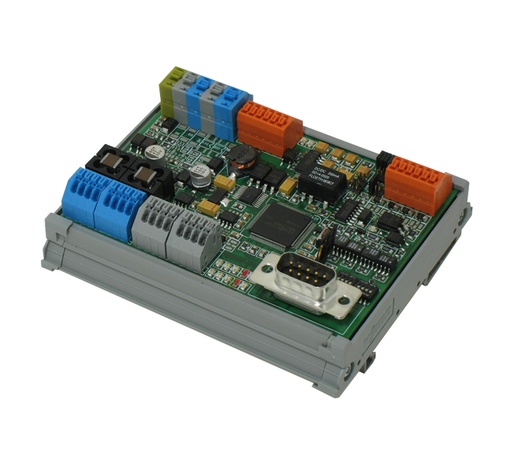

SM3-RM-FAT
Redundanzmodul DIN14675 für FAT DIN 14662
DIN 14675-Schnittstellenmodul mit VdS-Anerkennung G204085 zum redundanten
Anschalten eines FATs (Fabr. SCHRANER) als Feuerwehr-Erstinformation

- aus nur einer Kommunikationsschnittstelle der BMZ werden zwei bidirektionale Übertragungswege zum FAT zur Verfügung gestellt
- Die Kommunikationsschnittstelle zur BMZ ist von der redundanten FAT-Schnittstelle galvanisch entkoppelt und bauseitig einstellbar als RS
232/ RS485/ TTY.
- Bei Kurzschluss oder Durchtrennen eines Übertragungsweges wird dies erkannt und an die BMZ gemeldet. Der verbleibende
Übertragungsweg gewährleistet weiterhin eine sichere Funktion.
Die Betriebszustände aller Schnittstellen werden über Statusanzeigen signalisiert.
- Mit dem redundanten Übertragungsweg kann das FAT 700 m von der BMZ abgesetzt werden.
- Das Redundanzmodul wird werkseitig für den zu verwendenden BMZ-Typ vorkonfiguriert und bauseitig im Inneren des BMZ-Gehäuses montiert.
- Betriebsspannung: 10V bis 28V DC
- Leistung: bis 2 W
- Abmessungen L/B/H: ca. 110/85/35 mm
- Gewicht: ca. 0,5 kg
