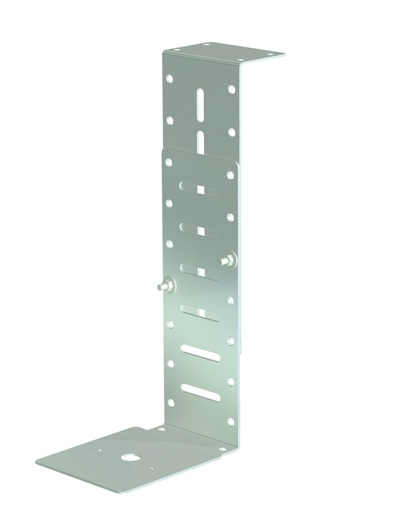

BMH-B/SD
Brandmelder-Halterung für:
• Decken- oder Bodenmontage
• Schräg-Deckenmontage

mit abnehmbarer Halteplatte
verstellbarer Neigungswinkel
höhenverstellbar von 290 bis 530mm
korrosionsgeschützt (feuerverzinkt)
Abmessungen: (H×B×T) 530×100×231 mm
Gewicht: ca. 2 kg

Stele zur freistehenden Montage.
Hochwertige Säule aus V2A-Edelstahl in runder Ausführung,
zum bauseitigen Einbau eines Druckknopfmelders. Zur Montage vor Glaswänden, Rolltreppen oder im freien Raum.
Bodenflansch zum Einbetonieren oder zum Aufschrauben.

Kabeleinführung von unten durch die Montageplatte
Höhe: 1.440 mm
Gewicht: 5 kg

Feuerwehr-Anzeigetableau Einheitliche und einfache Anzeigeeinrichtung nach DIN 14662, Ausgabe 12/02 für Feuerwehren, mitautomatischer Textübernahme - VdS-Anerkennung G204085 - universell, anschaltbar an alle handelsüblichen Brandmeldeanlagen, sowie vorbereitet für VdS 2105-Anzeigemodul und das Smartryx System

- mit zwei Schnittstellen zur redundanten Anschaltung als Feuerwehr-Erstinformation
- Schnitstelle aIs RS232, RS 485/422 und TT'Y
- 4x20 Zeichen Display hintergrundbeleuchtet
- gleichzeitige Darstellung von 2 Meldungen
- Anzeige von bis zu 10000 Meidungen bei automatischer Textübernahme (plug & play}
- Bedienerführung über beleuchtete Tasten
- akustische Neuwertmeldetechnik mit Abstelleinrichtung
- LED-Anzeigen van Sammelalarm, -störung und -abschaltung
- Vorbereitet für ein VdS 2105-Anzeigemodul der FSD-Informationen "entriegelt" und "Alarm"
- vorbereitet für die Implementierung des SMARTRYX Systems zur Intelligenten Melder-Lokalisierung
- SMS über bauseitiges GSM-Modem übertraghar
- ESPA 4.4.4-Protokoll zur Anschaltung von TK-Anlagen
- im Aufputz-Stahlblechgehäuse mit Klarsichttür
- verschließbar durch bauseitigen Feuewehr-Profilhalbzylinder nach DIN 18252
- Betriebsspannung: 10 - 28 V DC
- 170 Grad Türöffnungswinkel
- Kabeleinführung mit Zugentlastung durch die Rückwand
- Schutzart IP40, DIN 40050
- Farbe: RAL 7032 (kieselgrau)
- Abmessungen B/H/T: ca. 250/180/55 mm
- Gewicht: ca. 3 kg

Feuerwehr-Bedienfeld, Einheitliche und einfache Bedieneinrichtung für Feuerwehren nach DIN 14661 Ausgabe 08/01, mit Universalanschaltung für alle handelsüblichen Brandmeldeanlagen

- im Aufputz-Stahlblechgehäuse mit Klarsichttür
- verschließbar durch bauseitigen Feuerwehr-Profilhalbzylinder nach DIN 18252
- Betriebsspannung: 10 - 28 V DC
- 170° Türöffnungswinkel
- Kabeleinführung mit Zugentlastung durch die Rückwand
- Schutzart IP30, DIN 40050
- Farbe: RAL 7032 (kieselgrau)
- Abmessungen B/HIT ca. 250/180/60 mm
- Gewicht: ca. 3 kg

SM3-RM-FAT
Redundanzmodul DIN14675 für FAT DIN
14662
DIN 14675-Schnittstellenmodul mit VdS-
Anerkennung G204085 zum redundanten
Anschalten eines FATs (Fabr.
SCHRANER) als Feuerwehr-
Erstinformation

- aus nur einer Kommunikationsschnittstelle der BMZ werden zwei bidirektionale Übertragungswege zum FAT zur Verfügung gestellt
- Die Kommunikationsschnittstelle zur BMZ ist von der redundanten FAT-Schnittstelle galvanisch entkoppelt und bauseitig einstellbar als RS
232/ RS485/ TTY.
- Bei Kurzschluss oder Durchtrennen eines Übertragungsweges wird dies erkannt und an die BMZ gemeldet. Der verbleibende
Übertragungsweg gewährleistet weiterhin eine sichere Funktion.
Die Betriebszustände aller Schnittstellen werden über Statusanzeigen signalisiert.
- Mit dem redundanten Übertragungsweg kann das FAT 700 m von der BMZ abgesetzt werden.
- Das Redundanzmodul wird werkseitig für den zu verwendenden BMZ-Typ vorkonfiguriert und bauseitig im Inneren des BMZ-Gehäuses
montiert.
- Betriebsspannung: 10V bis 28V DC
- Leistung: bis 2 W
- Abmessungen L/B/H: ca. 110/85/35 mm
- Gewicht: ca. 0,5 kg

Redundanzmodul DIN14675 für FAT DIN 14662 und FBF DIN 14675-Schnittstellenmodul mit VdS-Anerkennung G204085 zum redundanten Anschalten eines FATs
(Fabr.SCHRANER) als Feuerwehr-Erstinformation und eines digitalen FBFs (Fabr. SCHRANER) an eine genormte BMZ-Schnittstelle nach DIN 14661

- aus nur einer Kommunikationsschnittstelle der BMZ werden zwei bidirektionale Übertragungswege zum FAT zur Verfügung gestellt
- Die Kommunikationsschnittstelle zur BMZ ist von der redundanten FAT-Schnittstelle galvanisch entkoppelt und bauseitig einstellbar als RS
232/ RS485/ TTY.
- die genormten FBF-Schnittstellen der BMZ wird an das in der BMZ einzubauende Koppelmodul geführt
- die Daten werden am Koppelmodul umgesetzt und adernsparend an die serielle Kommunikationsschnittstelle des FBF's gesendet
- Bei Kurzschluss oder Durchtrennen eines Übertragungsweges wird dies erkannt und an die BMZ gemeldet. Der verbleibende
Übertragungsweg gewährleistet weiterhin eine sichere Funktion.
Die Betriebszustände aller Schnittstellen werden über Statusanzeigen signalisiert.
- Mit dem redundanten Übertragungsweg kann das FAT 700 m von der BMZ abgesetzt werden.
- Das Redundanzmodul wird werkseitig für den zu verwendenden BMZ-Typ vorkonfiguriert und bauseitig im Inneren des BMZ-Gehäuses
montiert.
- Betriebsspannung: 10V bis 28V DC
- Leistung: bis 2 W
- Abmessungen L/B/H: ca. 110/85/35 mm
- Gewicht: ca. 0,5 kg

Sicherheits-Informations-Terminal als Klartext-Paralellanzeige der BMA mit automatischer Textübernahme

• Schnittstelle als RS232 oder RS 485/422 einstellbar
• 4x20 Zeichen Display hintergrundbeleuchtet
• gleichzeitige Darstellung von 2 Meldungen
• Bedienerführung über beleuchtete Tasten
• akustische Neuwertmeldetechnik mit Abstelleinrichtung
• LED-Anzeigen von Sammelalarm, -störung und -abschaltung
• im formschönen Aufputzgehäuse mit verschraubter Edelstahlfront
• Betriebsspannung: 10 - 28V DC
• Kabeleinführung mit Zugentlastung durch die Rückwand
• Schutzart IP30, DIN 40050
• Farbe: RAL 9006 (Weißaluminium)
• Abmessungen B/H/T: ca. 210/130/35 mm
• Gewicht: ca. 1 kg

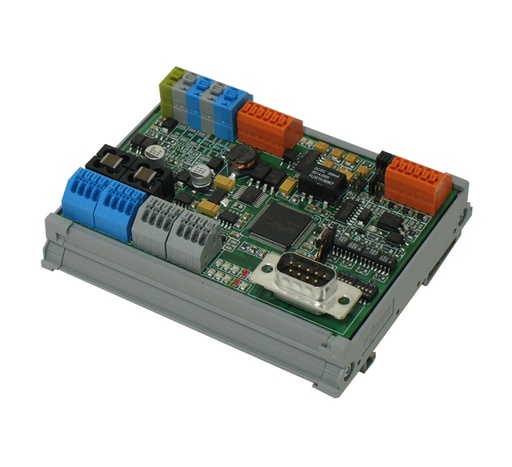

SM3 ESPA Modul z.B. Lichtrufanlage

• Aus einer Kommunikationsschnittstelle der BMZ werden die Protokolldaten gefiltert und selektiert
• wahlweise Umwandlung der relevanten Daten in das festgelegte ESPA-Protokoll 4.4.4 oder in Daten für ein GSM-Modem
• Die Kommunikationsschnittstelle zur TK-Anlage ist galvanisch entkoppelt und bauseitig einstellbar als RS 232/ RS485/ TTY
• Die Konfiguration des Konvertermoduls erfolgt über eine 9 polige D-Sub-Buchse als RS 232 Schnittstelle
• Das Konvertermodul wird werkseitig mit einer Grundkonfiguration vorprogrammiert und wird bauseitig im Inneren des BMZ- oder TK-Gehäuses auf eine Tragschiene TS35 montiert
• Einbauabmessungen Höhe x Breite x Tiefe (ab Tragschienenoberkante) : 100mm x 85mm x 35mm
• Die Zuordnung der Informationseinheiten (Pager, Mobiltelefone usw.) ist über die systemgebundene Software 'SYScon' konfigurierbar
• Betriebsspannung 9 bis 28VDC

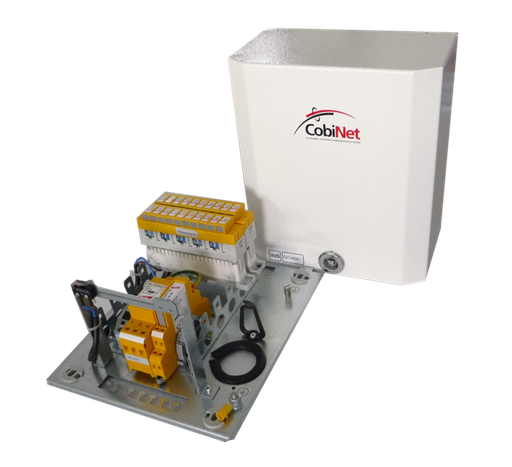

Überspannungsschutz-Verteiler FEC. Zum Schutz von el. Installationen in Gebäuden bei Blitzeinschlag in einem freistehenden Schraner Feuerwehreinsatzcenter. Es können die Leitungen von FAT, FBF, FSD, FSE, Blitzleuchte, Informationsleuchte , sowie ein Beleuchtungs-Heizungsmodul abgesichert werden.

VdS-anerkanntes Klasse-C-Verteilergehäuse für Einbruchmeldeanlagen.Gehäuse inkl. Deckelkontakt. Deckelkontakt bereits werkseitig in die Sabotagelinie des FSD eingebunden. Verschließ- und plombierbar. Aufputz-Montage im Innenbereich. Bestückt mit Überspannungs-Ableitern für FAT, FBF, FSD, FSE, Blitzleuchte, Informationsleuchte, Beleuchtungs-Heizungsmodul.
- Maße (B x H x T): 200 x 233 x 120 mm
- RAL 9016 (verkehrsweiß)
- VdS-Nr.: G114041
- Schutzart: IP 42
- Haube allseitig geschlossen
- Deckelkontakt (Mikroschalter, empfohlene Belastung bis 30 V, bis 400 mA)
- Rangierdrahtführungen aus Kunststoff
- Gewicht: ca. 2,3 kg
Im Lieferumfang enthalten:
- Montagematerial für Wandmontage
- Bedienungsanleitung
- Wandabstandshalter für Kabeleinführung von hinten
- Vierkant-Vorreiber mit Plombiermöglichkeit
- Sicherheitsfolienaufkleber als Schlosssiegel
- Beschriftungsrahmen

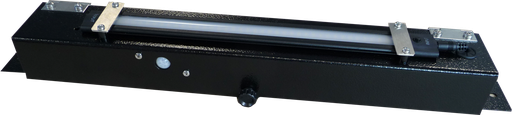

Beleuchtungs-und Heizungsmodul für die Funktionseinheiten der Feuerwehrperipherie. Beleuchtungsmodul (230 VAC) über Bewegungssensor angeschaltet;
Heizungsmodul (230 VAC) über einstellbaren Thermostat angeschaltet.
Integrierbar in FEC - und FKT-D Serie.
- Betriebsspannung: 230 V AC
- Beleuchtung über Bewegungssensor angeschaltet
- Leistungsaufnahme : ca. 44 W
- Heizung über Thermostat geregelt
- Gehäuse: Stahlblech 1,5 mm
- Farbe: schwarz (RAL 9005)
- Gewicht: ca. 1,2 kg

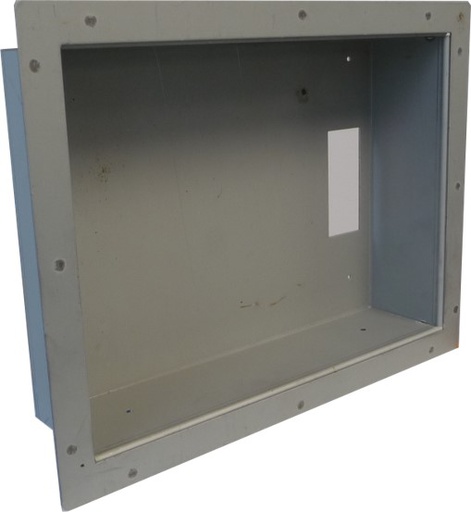

Unterputzwanne
(einteilig) als Option zur Vorabmontage,
mit integriertem Ausgleichsrahmen (18 mm)
Farbe: RAL 7032 kieselgrau
Außenabmessungen B / H / T: ca. 295 / 226 / 63 mm
notwendige Einbaumaße B / H / T: ca. 262 / 192 / 66 mm
Gewicht: ca. 3 kg

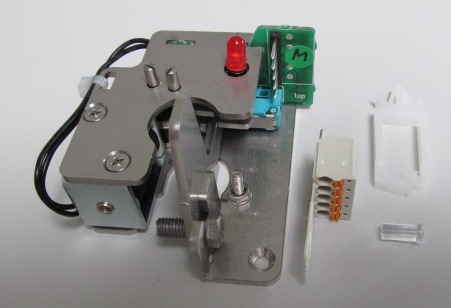

1 zusätzliche Objektschlüsselüberwachung für das FSS

- alle Schlüssel sind elektronisch überwacht
- der für den Meldebereich zugehörige Schlüssel wird durch die BMZ automatisch bei Brandalarm elektromagnetisch freigegeben
- die Schlüsselfreigabe wird zusätzlich durch eine Anzeige signalisiert
- nur freigegebene Schlüssel können entnommen werden
-- SAS-6 optional erweiterbar bis max. 16 Objektschlüsselüberwachung

entspricht dem - Feuerwehr-Schlüssel-Schrank oder dem Sonderschlüsseldepot für Stadt München, Stabile Tresoreinrichtung, mit 2-Kammertechnik,
für den Feuerwehr-Einsatz zur gesicherten Archivierung von 6 Bereichsschlüssel nach DIN 14675 Klasse 2.
Optional lässt sich die Schlüsselanzahl bis auf 16 Stück in 1er Schritten erweitern. Optional mit Statusanzeige.

- alle Schlüssel sind elektronisch überwacht
- der für den Meldebereich zugehörige Schlüssel wird durch die BMZ automatisch bei Brandalarm elektromagnetisch freigegeben
- die Schlüsselfreigabe wird zusätzlich durch eine Anzeige signalisiert
- Ersatz eines Bereichsschlüssels durch Feuerwehrschliessung möglich. Betätigung der Feuerwehrschliessung gibt alle vorhandenen Schlüssel frei (über BMZ-Ansteuerung oder intern)
- nur freigegebene Schlüssel können entnommen werden
- inkl. Innentür mit Aufnahme für festgelegte Schließung der zuständigen Feuerwehr (bitte angeben)
- sämtliche Kontakte auf Übergabebausteine vorverdrahtet
- 6 Stück Schlüsselblocküberwachungen vorbereitet
-- optional ausbaubar bis max. 16 Objektschlüsselüberwachung
- Oberfläche: Edelstahl endbehandelt
- Schutzart: IP 44
- Abmessungen: B/H/T: ca. 436/271/160 mm
- Gewicht: ca. 29 kg

Edelstahl - Universalsäule
Gehäuse aus hochwertigem, gebürstetem Edelstahl V2A
Materialstärke 1,5 mm
Befestigung auf bauseitigem Fundament mittels Säulenschuh
Kabeleinführung durch Bodenplatte

einbaufertig für Schlüsseldepot SD B3 vorbereitet
(zuzüglich der einzubauenden Geräte)

oberhalb des Fundamentes sichtbar
(H x B x T) 1.250 x 125 x 250 mm
Gewicht: 10kg

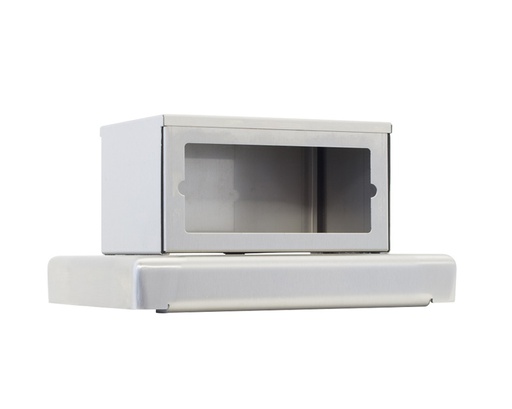

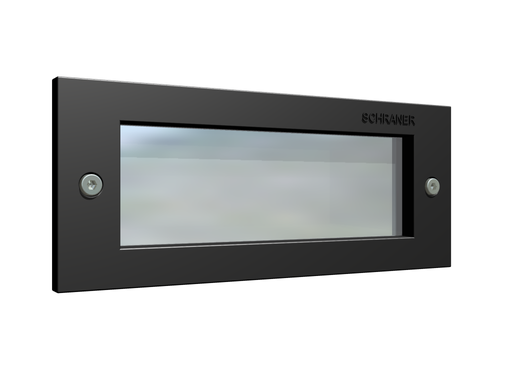

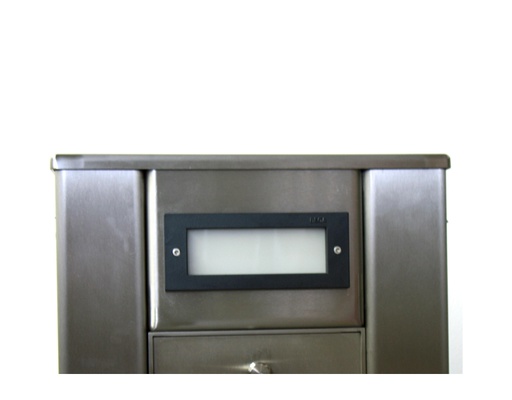

Einbauvorrichtung für die Informationsleuchte FPG-IL zum Aufbau auf eine Schlüsseldepot-Säule SDS-ES3, FSD-S3-FSplus5 und FSD-S3-FHplus5

• Material: Edelstahl endbehandelt
• B x H x T [mm]: 180 x 95 x 118
• Gewicht: ca. 1 kg

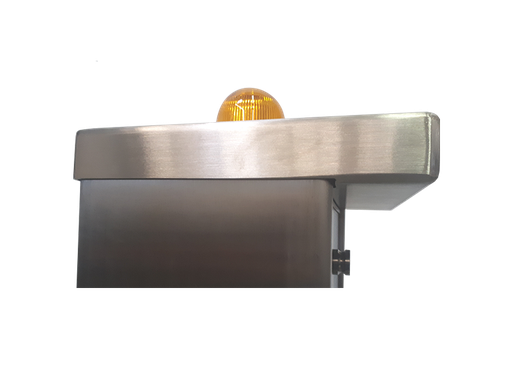

Regenschutzdach für ein in einer Säule eingebautes FSD-S3. Pultdach für Regenschutz mit frontseitigem Wasserablauf.

• Zur Montage an eine Schlüsseldepot-Säule SDS-ES2/3
• Geeignet zum nachträglichen Umbau
• Überstand über dem FSD 50 mm
• Material: Edelstahl endbehandelt
• B x H x T [mm]: 249 x 38 x 228
• Gewicht ca.: 2 kg

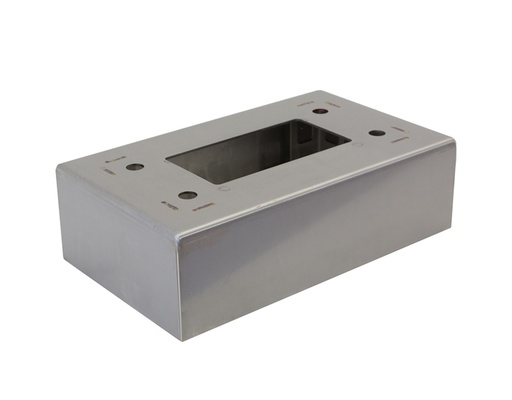

Adapter aus Edelstahl zur Vorab-Montage für aufzusetzende Schlüsseldepot Säule SDS-ES3

• erhältlich in den Standard-Höhen 200 mm und 250 mm,
• oder nach Kundenangabe von 50 mm bis 250 mm
• Abmessungen B/T: 310/220 mm
• Material: Edelstahl 3 mm
• Gewicht: ca. 6 kg

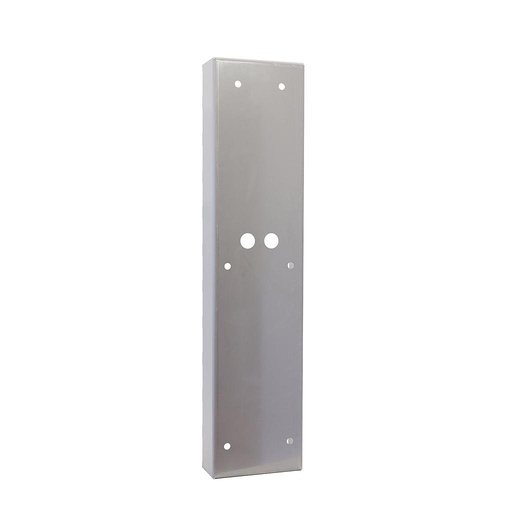

Wandausgleichsadapter zur Vorab-Montage in der Wand, um ein freihängendes Feuerwehr-Schlüsseldepot FSD-S3-FH wandbündig aufzubauen

• als verwindungsverstärkte Konstruktion, nicht rostend
• Abmessungen B/H: 241/1038 mm;

Tiefe: von 50 mm bis 200 mm nach Angabe des Kunden

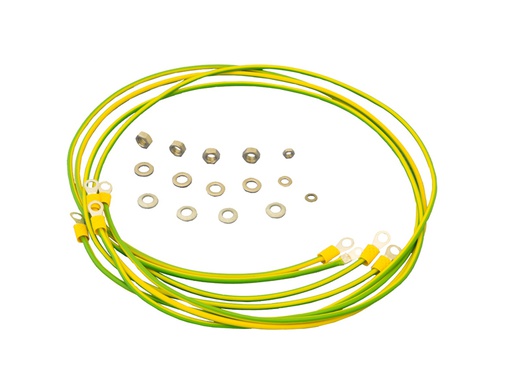

Nach VDE-Bestimmung
4 Erdungskabel 4qmm für SDS-ES2/3 mit Verschraubungen

• 1 x 1m mit M6 und M4 Kabelschuh für FSD
• 1 x 1m mit je M6 Kabelschuh für Korpus
• 2 x 1m mit je M6 Kabelschuh für Deckel und Front
• Gewicht ca.: 0,25 kg

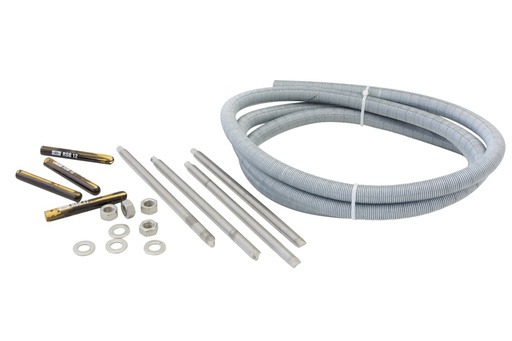

Montageset für ein Freihängendes Feuerwehr-Schlüsseldepot FSD-S3-FH auf einer Betonwand B25 nach DIN 1045

bestehend aus
• 6 Stück Gewindestangen (M12 x 160 mm) mit je einer chemischen Mörtelpatrone im Glaskörper, Mutter und Scheibe
• 1,5 m flexiblen Stahlpanzerrohr, 20 mm für die gesicherte Kabelzuführung zum FSD
• Gewicht ca. 2 kg
