Montageset zur Montage eines Schlüsseldepot Säule SDS auf dem vorgeschriebenen Betonfundament

• 4 chemische Dübel HVZ Verbundanker M12 *95/100 für gerissenen und ungerissenen Beton aus Edelstahl mit je 1x Mutter und 1x Scheibe
• 2,5 m flexiblen Stahlpanzerrohr, 20 mm für die gesicherte Kabelzuführung zum FSD
• Gewicht ca. 2 kg

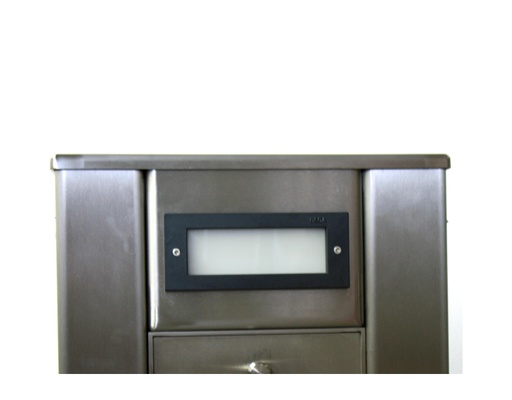

Zum Einbau (auch nachträglich) einer Informations-Leuchte FPG-IL in die Schlüsseldepot-Hohlsäule SDS-ES2; über dem Feuerwehr-Schlüsseldepot FSD-S3-SIplus5.

für Feuerwehrschlüsseldepot FSD2000/FSD2000B
1 Stück Mikroschalter als Türkontakt oder für die Objektschlüsselüberwachung
Betriebsspannung 12 - 24 V DC ± 15%
Gewicht: 0,02 kg

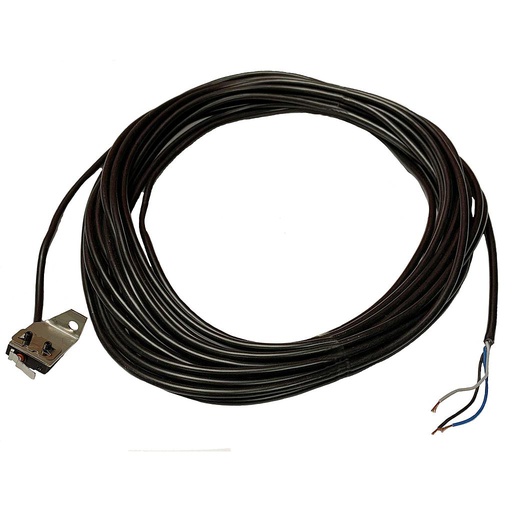

Mikroschalter als Bauteil zum Austausch in bestehenden Objekten für Freischaltelement FSE-Abloy VdS G103017 Bj bis 2018
Betriebsspannung 12 - 24 V DC ± 15%
inkl. montierter Anschlussleitung 10 m
inkl. Winkel und Befestigung
Gewicht: 0,2 kg

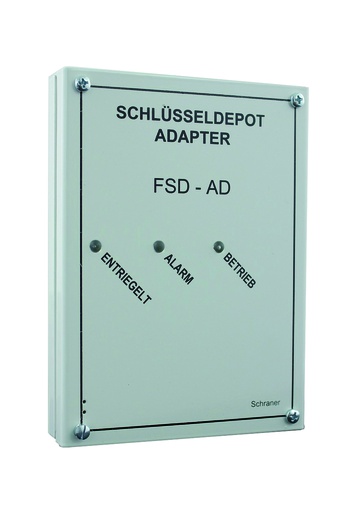

Adapter für Feuerwehrschlüsseldepots
FSD-AD
VdS Anerkennung G103057
Norm DIN 14675
Ausführung Aufputz-Stahlblechgehäuse 1,5 mm
Farbe RAL7032 (kieselgrau)
Schutzart IP30, DIN 40050
Betriebsspannung 10 – 32 V DC
Ruhestrom ca. 32 – 39 mA
Alarmstromaufnahme 40 – 47 mA
Abmessung (H×B×T) 180 × 135 × 57 mm
Gewicht ca. 1,25 kg

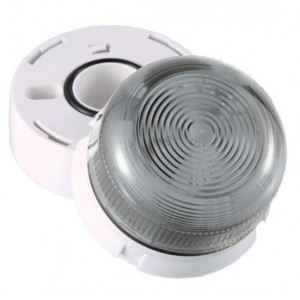

LED STANDARD BLITZ, 11-35 V DC
optischer Signalgeber für die Aufputzmontage; Signalisierung mittels LED-Blitz Karlotte klar.
In weiteren Farben: -rot,-bernstein,-grün,-blau- erhältlich.
Die Montage erfolgt im 2-Step System. Die komplette Verdrahtung erfolgt im Melder-Sockel.
Anschließend wird der Melder-Kopf, welcher die gesamte Elektronik beinhaltet, mittels Dreh-/Klickverschluss aufgesetzt.
- Spannungsversorgung 11-35 V DC
- Stromaufnahme 100 mA - Schutzklasse IP65
- optische Signalisierung: LED Blitz
- Farbe Sockel: weiß
- Maße: Durchmesser 85 mm Höhe 81 mm
- Gewicht 0,14 kg - Temp. Bereich: - 20°C bis + 70°C

Informationsleuchte zur Wandmontage und zum Einbau in Gerätschaften der Feuerwehr-Peripherie,
Frontrahmen Silber mit LED

• Leuchtfarbe: weiß
• Betriebsspannung: 12-24 V DC
• Schutzart: IP64
• Leistungsaufnahme: ca. 3 W
• Kabelzuführung: seitlich
• Leiterquerschnitte: 0,5 bis 1,5 qmm
• Abmessungen B × H × T [mm]: 170 × 70 × 60
• nötige Einbaumaße B × H × T [mm]: 155 × 60 × 70
• Gewicht: ca. 1 kg

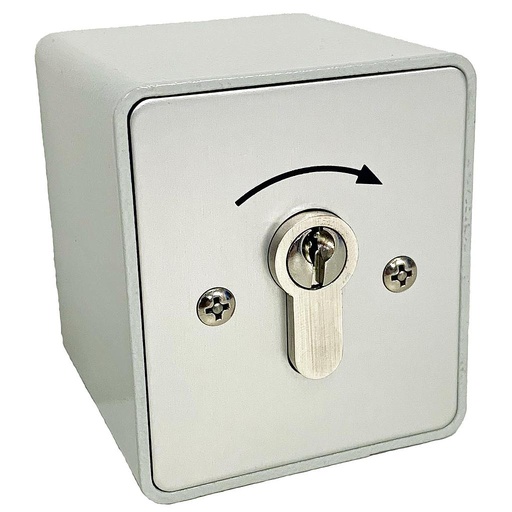

Freischaltelement FSE – PZ Aufputz
Ausgeführt gemäß VdS Richtlinien 2105 und DIN 14675
Aufputz Alugehäuse, Schutzart IP 55 (wassergeschützt),
dient ebenfalls als Schlüsselschalter z.B. für Aufzugsanlagen
Aufnahme eines bauseitigen Profilhalbzylinder nach DIN 18252, Baulänge 30 mm
Abmessungen (H×B×T): 80 × 70 × 72mm
Gewicht: 0,45 kg

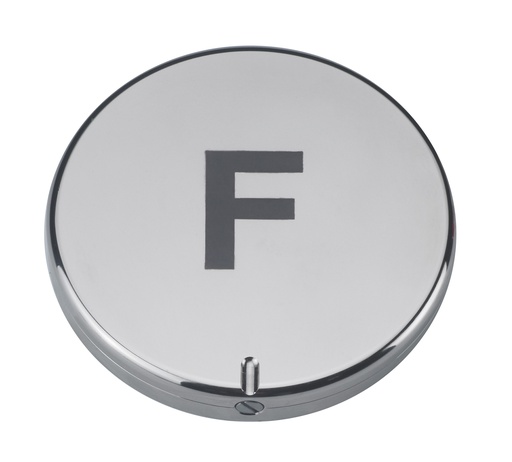

Für Anwendungsbereich der Feuerwehr, mit Kennzeichnung „F“
Die Vandalismus Rosette kann nur mit einem Spezial-Magnetschlüssel geöffnet werden.
Passend zum Freischaltelement FSE-PZ,
inkl. einem Magnetschlüssel
Maße: 69×69×12mm
Gewicht: 0,60 kg

Für Anwendungsbereich der Feuerwehr, mit Kennzeichnung „F“
Die Vandalismus Rosette kann nur mit einem Spezial-Magnetschlüssel geöffnet werden.
Passend zum Freischaltelement FSE-A,
inkl. einem Magnetschlüssel
Maße: AD=90mm - ID=53mm
Gewicht: 0,60 kg

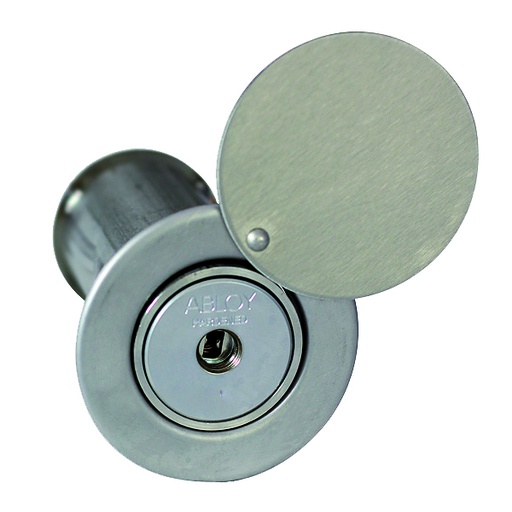

Freischaltelement zur Auslösung der BMA durch die Feuerwehr mit einer bauseitigen Abloy-Schließung

• Einbauabmessungen: D=44mm, T=100mm
• Anschlussleitung: 10 m
• Schutzklappe als Pendelscheibe
• VdS G192034
• Gewicht: ca. 1 kg

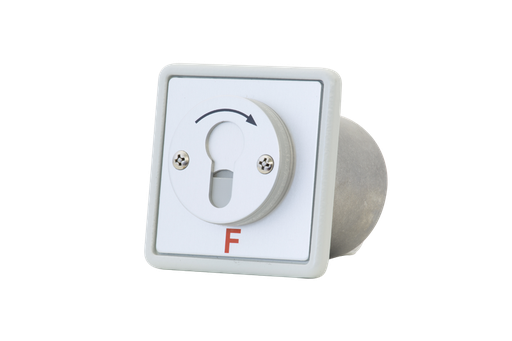

Freischaltelement zur Auslösung der BMA durch die Feuerwehr mit einem bauseitig einzubauenden Profilhalbzylinder;
im Einbaugehäuse zur Unterputzmontage;

Verwendung Feuerwehr Zugang
• Aufnahmevorrichtung für bauseitigen Profilhalbzylinder
• VdS Anerkennungsnummer: G103055
• Wählbare Betriebsart der Kommunikationsschnittstelle zur BMA als Primärlinie, Sabotagelinie oder potentialfreier Kontakt
• integrierte Widerstandsheizung
• 12 VDC / 0,35 W
• 24 VDC / 1,4 W
• mit Sicherheitsschrauben verschraubt und Spezialschraubendreher
• Regenschutzrosette mit 2 Höhenausgleichsscheiben
• Abriebfeste Kennzeichnung mit 'F'
• im Aluminiumdruckguss Gehäuse zur Unterputzmontage
• Einbauabmessungen: D=65 mm, T= 100 mm
• Frontaufbau in Aluminiumdesign
• Gewicht [kg] 2
• B × H × T [mm] 80 × 100 × 80

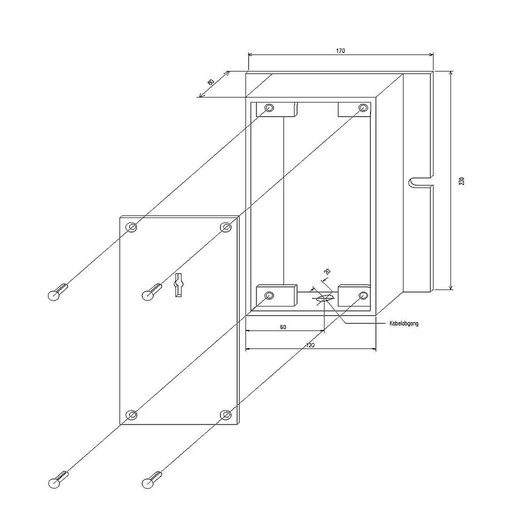

Feuerwehr-Notschlüsselschalter FNSK

Der Feuerwehr-Notschlüsselschalter zum SD Typ 3 VdS dient der Feuerwehr
zum Öffnen der Außentür des SD, wenn kein Alarm von der Brandmeldeanlage (BMA) ansteht. Somit hat die Feuerwehr durch
ihren Schlüssel Zugang (beispielsweise zu Revisionszwecken) zum SD.

Der NS besteht aus einem stabilen Alu-Gehäuse, Frontplatte aus Edelstahl.
Hinter dem Gehäusedeckel befindet sich das Schloss, dessen Riegel einen
Mikroschalter betätigt. Dieser Mikroschalter simuliert einen Alarm der BMA und gibt gleichzeitig die Außentüre des SD frei.
VdS-Anerkennungsnummer: G 103089
Technische Daten:
Umweltklasse IV max. Betriebstemperatur –25° C bis +70° C
Schutzart IP 44
Kontaktbelastung DC 10W oder 42V oder 0.5A
Maße über alles B × H × T = ca. 170 × 230 × 80 mm
Gewicht ca. 3kg

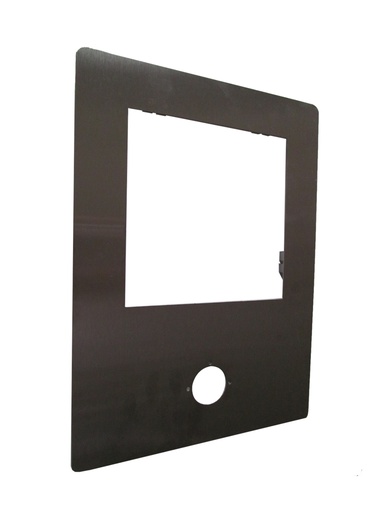

Edelstahl-Kombi-Rahmen für Feuerwehrschlüsseldepot FSD2000 und ein Freischaltelement zur Abdeckung der Mauerfuge.
Umlaufende Abdeckung der Mauerfuge von 40 mm.
Material: Oberflächenbehandelter Edelstahl, V2A
inkl Adapter zur Aufnahme eines FSE-A
Maße (H×B×T): 390 × 260 ×2 mm
Gewicht: 1,1 kg

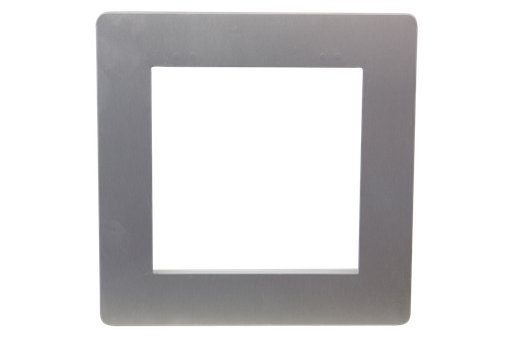

Edelstahl-Blendrahmen für FSD 2000
Umlaufende Abdeckung der Mauerfuge von 40 mm.
Material: Oberflächenbehandelter Edelstahl V2A 2mm
Außenmaße: 260×260 mm - Ausschnitt: 170×170 mm
Gewicht: 1 kg

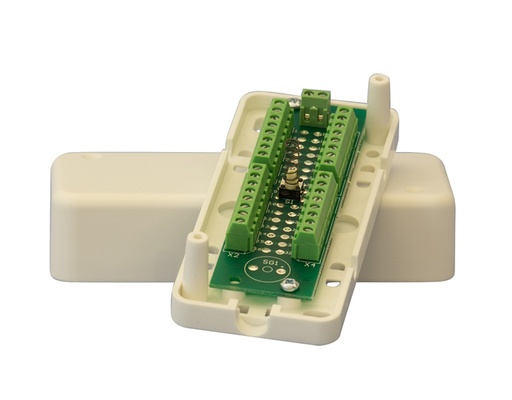

Zur rationellen Kabelzuführung an den Feuerwehrzugang,
werkseitiger Einbau im gesicherten Rangierraum aller Varianten des FSD-S3-plus5

• 8 DA-Durchgangsverteiler mit Deckelkontakt
• Schraubklemmen 30 VDC / 100 mA
• L x B x H [mm] 114 x 50 x 25
• Gewicht [kg] 0,5
• VDS-Nr.: G102016

Überwachungssystem für 4 überwachte Schließzylinder; mit VdS-Anerkennung G102041.

• 4 Objektschlüsselüberwachungen für 4 bauseitige Profilhalbzylinder (Länge 40 - 45 mm) nach DIN 18252, Schließbartstellung 0° unten. Die Erstmontage der Zylinder kann losgelöst vom FSD im wettergeschützem Bereich erfolgen.
• max. Abmessungen des zu hinterlegenden Objektschlüssel, Schlüsselkopflänge ab Anschlag 65 mm, Durchmesser 37 mm, bei Verwendung einer Feuerwehrschließung als Halbprofilzylinder sogar 48 mm im Durchmesser.

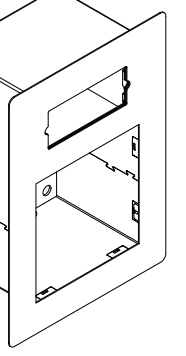

Blendrahmen für ein Feuerwehr-Schlüsseldepot FSD-S3 mit Informationsleuchte.
• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041 in Verbindung mit einer Kombikonsole FSD-EK-KM-PZ/L, Infoleuchte
• V2A gebürstet, 240 Korn
• Abmessungen B/H/T: ca. 293/403/1 mm
• Gewicht ca. 1 kg

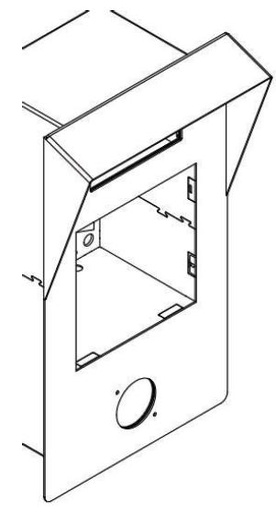

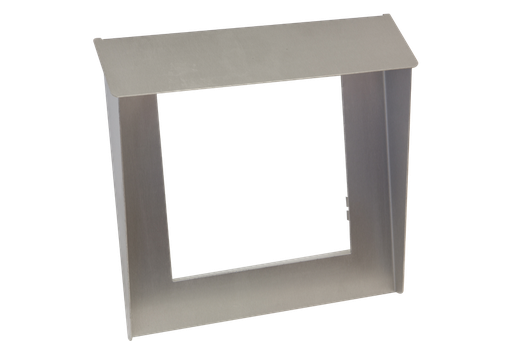

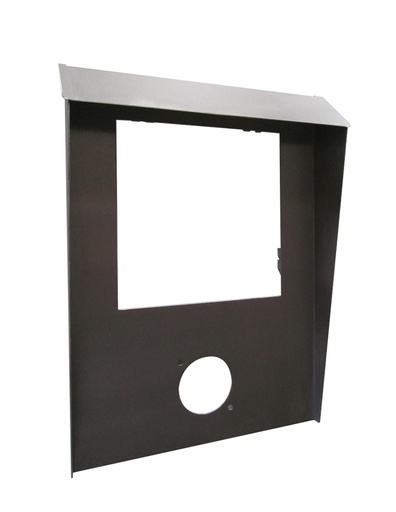

Regenschutzdach für ein Feuerwehr-Schlüsseldepot FSD-S3 mit Freischaltelement Profilhalbzylinder und Informationsleuchte.

• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041 in Verbindung mit einer Kombikonsole FSD-EK-KM-PZ/L, Infoleuchte und Freischaltelement Profilhalbzylinder
• V2A gebürstet, 240 Korn
• Abmessungen B/H/T: ca. 293/513/1,5 mm
• Gewicht ca. 1,5 kg

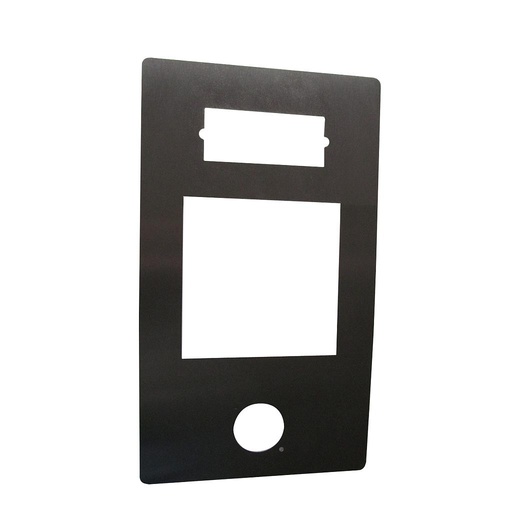

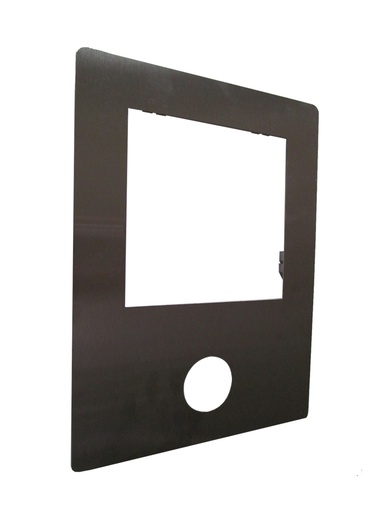

Blendrahmen für ein Feuerwehr-Schlüsseldepot FSD-S3 mit Freischaltelement Profilhalbzylinderund Informationsleuchte.

• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041 in Verbindung mit einer Kombikonsole FSD-EK-KM-PZ/L, Infoleuchte und Freischaltelement Profilhalbzylinder
• V2A gebürstet, 240 Korn
• Abmessungen B/H/T: ca. 293/513/1,5 mm
• Gewicht ca. 1,5 kg
